三梁四柱液压机精度影响和调节方式

责任编辑：[山东威力重工]人气：-发表时间：2016-11-12

在进行精压加工零件的时候，所用的设备就是常说的三梁四柱液压机，而且设备的精度将直接决定了最终工件的精度。鉴于这一点，三梁四柱液压机的精度必须作为重点加以保证，但要如何做到呢？继续往下看。

在实际应用中，很多人习惯只用静态精度来衡量三梁四柱液压机的精度高低，但实际上这并不是很准确，因为三梁四柱液压机本身的机械强度也会对作业精度有很大的影响。在其强度较低的情况下，三梁四柱液压机在达到冲裁压力的瞬间容易发生变形，这样即使静态时调整的再好，也会发生误差。

由此可知，三梁四柱液压机的精度与强度有很大关系，而强度的大小则对冲压工作有很大影响，所以在进行冲裁高精度工件及连续性很强的冷冲压生产中，都要尽量选用精度较高的，且刚性大的三梁四柱液压机，才能获得理想的加工效果。

作为一种结构精巧的通用性液压设备，三梁四柱液压机的用途相当广泛，而且其生产效率很高，很多工件的加工都得依赖于它才能完成，比如材料的切断、冲孔、落料、弯曲、铆合和成形等等。除了精度之外，正确的操作方式也是必须要掌握的技能，使其能够发挥出最大的功效。

三梁四柱液压机精度如何调节：

在安装三梁四柱液压机的过程中，为了使三梁四柱液压机精度调整有较好的基础，需要通过调节上梁螺母来调试滑块与工作台的平行度，然后将工作台下面的锁紧螺母尽量旋紧（在无负载情况下），这样即可进行精度调整工作。

在精度调整中，活动横梁下平面与活塞杆是垂直的，这样活动横梁下平而对工作台面的平行度偏差，可以反映出活塞中心线对工作台面的垂直情况。因此，可将活动横梁停留在中间位置上，先测量其平行度偏差。

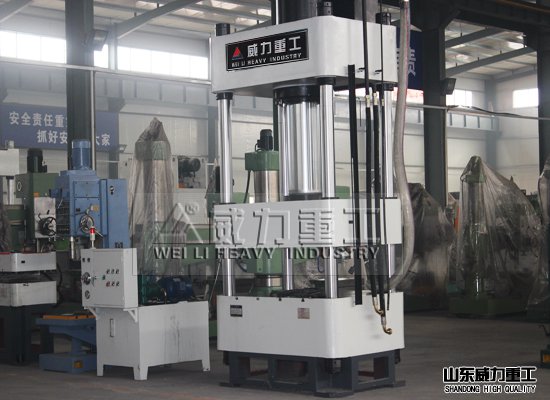

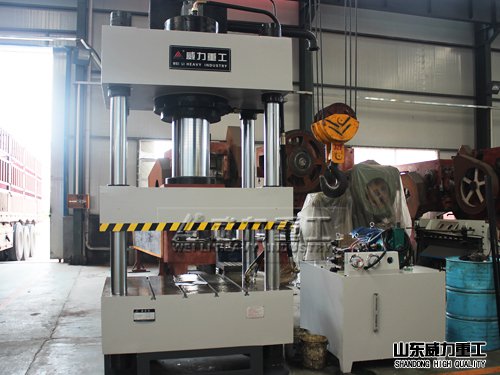

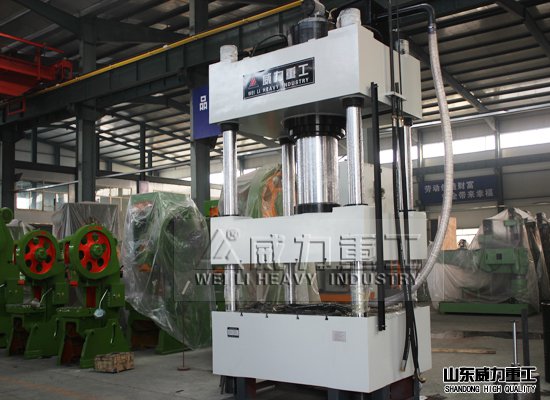

三梁四柱液压机

三梁四柱液压机调整前，将上横梁上四个锁紧螺母稍稍旋松。用千分表可先检查活动横梁下平面与工作台上平面前后（左右）的平行性。如不合要求，须在加压状态下旋紧或旋松前（左）两调节螺母，或后（右）两调节螺母，再次测量调整直至符合要求为止。前后（左右）平行度符合要求后，再用上面方法测量调整左右（前后）平行度。当发现上下两个位置平行度偏差均超过要求，且测量数据方向相反时，应考虑检查装配情况及检查活动横梁等零件单件的精度是否符合要求。

三梁四柱液压机平行度检查调整完毕后，应检查活动横梁运行垂直度是否符合要求。未达到要求时。调整方法与调整平行度方法相同，直到符合要求为止。同样，当发现垂直度的调整精度与平行度精度发生矛盾，且数值均大于规定值时，应检查装配质量及检查活动横梁等零件单件质量。

本文原创，转载请注明来自：www.yeyaji8.com
