1000吨框架式液压机

产品分类： 1000吨液压机

产品简介：一、框架式液压机性能及结构概述 ◆ ◆ 液压机机身采用框架式结构：由上横梁、滑块、工作台、立柱、主缸、液压动力系统及电器系统等部件组成。上横梁、滑块和工作台采用优质钢

订购热线：18306370978

产品详情

一、框架式液压机性能及结构概述

◆◆液压机机身采用框架式结构：由上横梁、滑块、工作台、立柱、主缸、液压动力系统及电器系统等部件组成。上横梁、滑块和工作台采用优质钢板焊接而成，焊后经高频振动消除焊接应力，液压机的立柱为优质45#钢，表面中频淬火并镀铬处理。

◆◆液压机的压制缸吨位由一只活塞缸实现，缸体为优质锻钢，活塞杆表面经中频淬火处理，硬度高，使用寿命长。油缸主要密封件采用优质密封圈，确保密封可靠。

◆◆1000吨分体框架式液压机的工作台与滑块上均有T形槽，便于用户模具安装。

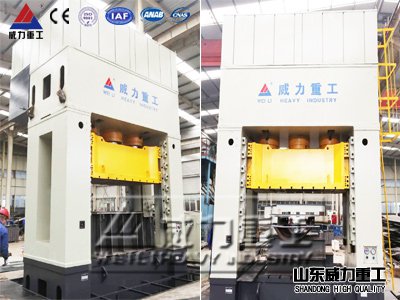

1000吨框架式液压机

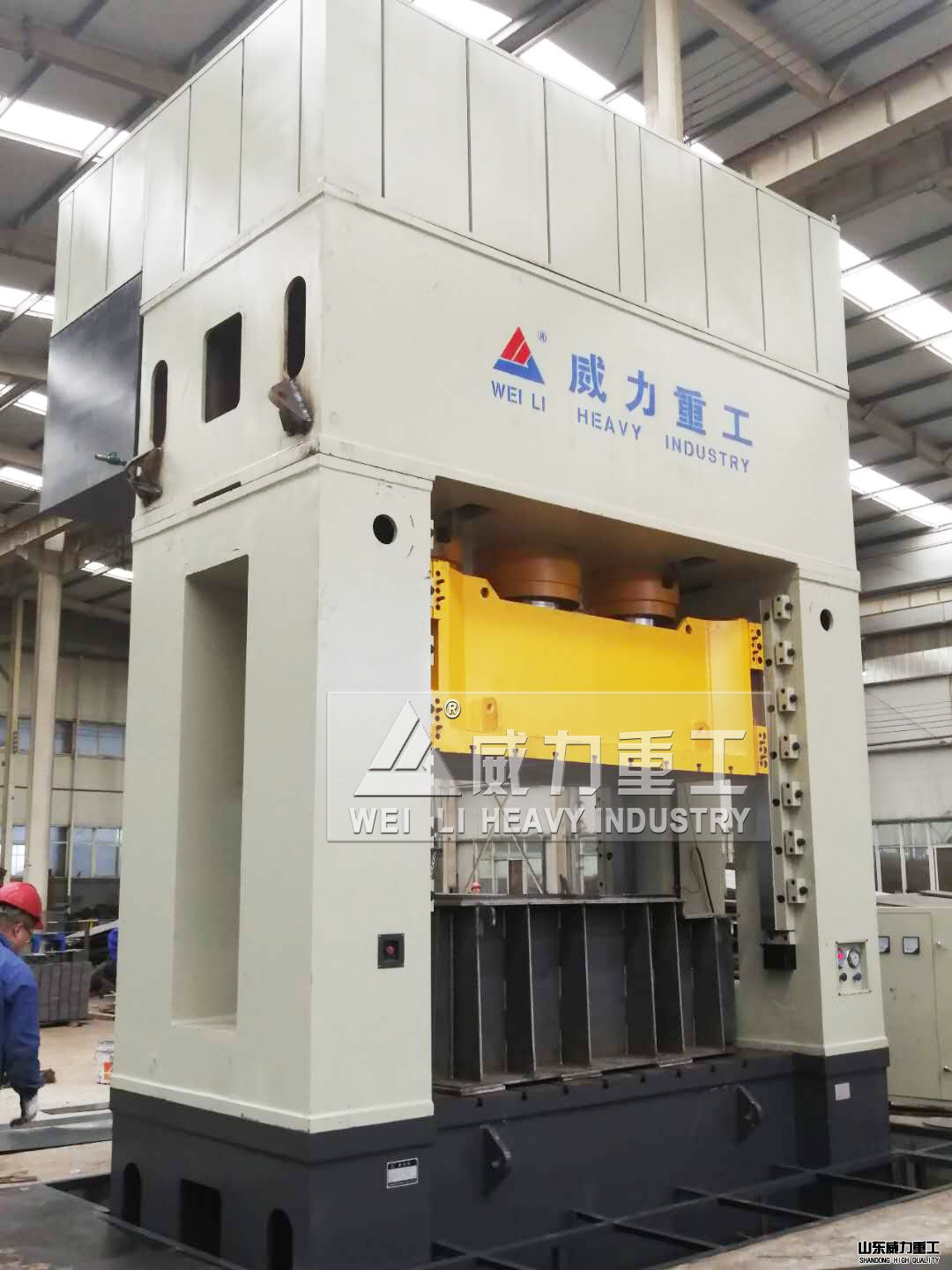

1000吨框架式液压机

二、框架式液压机的液压系统

◆◆液压系统装置在液压机的机身右侧。

◆◆液压系统采用插装集成系统，动作灵敏，工作可靠，密封性能好。

◆◆1000吨分体框架式液压机泵站由油箱、高压泵、电动机、插装阀等组成，油箱由钢板焊接。油箱采用封闭式油箱，吸油区和回油区分开、油箱设有清洗窗口和放油塞，使清洗、换油方便。液压机的油泵吸油口装有直通式吸油滤油器，确保油的清洁度，保证了油泵和阀的使用寿命。

◆◆液压系统密封可靠，不渗不漏。液压机主要管路采用法兰连接和抗震管夹。
100吨框架液压机客户现场培训

三、框架式液压机的电气控制系统

◆◆独立的电气柜，内装空气开关、继电器等电器控制系统。

◆◆压力机的各种报警信号，限位开关与压机动作实现程序联锁。

◆◆1000吨分体框架式液压机设有集中控制面板，面板上布置有必要的操作按钮和选择开关。

四、框架式液压机的操作方式

◆◆1000吨分体框架式液压机设有点动、半自动操作方式。

◆◆液压机的滑块行程有行程控制装置调整。

◆◆操作台上的按钮除完成压力机全部动作外，还应有“双手压制”、“回程”、“停止”、“急停”等按钮。

五、框架式液压机的安全保护装置

◆◆设置急停按钮，按下急停按钮，压力机立即停电静止。

◆◆滑块在上、下限位处均设有限位开关。

◆◆在活塞式油缸下腔设置液压支撑保险回路。

六、框架式液压机的设备工作环境

◆◆液压机的电源：三相380v 50HZ

◆◆工作环境温度：0～40℃
1000吨框架液压机

本系列1200分体框架式液压机适用于可塑材料的压制工艺，如冲压弯曲、翻边、薄板拉伸等。此外还也可用于校正、压装、粉末制品成型以及非金属材料的压制成型。本系列框架式液压机具有继电器控制和PLC控制两种电气控制系统，有调整、手动及半自动三种操作方式，可实现定压和定程两种工艺方式。定压成型时，在压制后有保压延时及自动回程动作。工作台中间装有顶出装置，除顶出制品外尚可作为液压垫用于反拉伸制件的成型工艺，其工作压力和行程，可根据工艺需要，在规定的范围内调节。1200分体框架式液压机适用于压装、校正、拉伸、弯曲、成型、落料、翻边等多种冲压工艺，也适用于粉末冶金、汽车零部件、家用电器、厨房用具等压制成型工艺。
