热销推荐315吨大台面液压机

产品分类： 315吨液压机

产品简介：315吨液压机是销售较为普及的一款产品，因惠及面广、多年下来固定了几个标准规格已为众多的客户量身设计、交货多台大台面315吨液压机。

订购热线：18306370978

✍315吨液压机是销售较为普及的一款产品，因惠及面广、多年下来固定了几个标准规格，如工作台面800x800mm，1000x1000mm，1260x1160mm都是常用型号。液压机设计应遵循以强度和刚度为基本原则。热销推荐315吨大台面液压机根据客户需求定制，机器厚重、性能稳定陆续赢得众多客户高度认可与喜爱，成为我厂销量好的产品之一。为了满足不同客户产品需要，我们已为众多的客户量身设计、交货多台大台面315吨液压机。

　■315吨液压机可以用于各种成型工艺，适用于金属、复合材料、SMC玻璃钢、BMC、碳纤维、玻璃纤维、硅胶、树脂、橡胶、塑料行业、玻璃钢制品的压制成型工艺。常用于漏粪板、树脂井盖、玻璃钢水箱盖板、风机罩等产品压制成型。根据客户工艺需求，可配顶出缸、液压垫等。该设备适用于可塑性材料的压制，如冲裁、弯曲、翻边、薄板拉伸等，也可从事校正、压装、砂轮成型、冷挤压金属零件成型，塑料制品及粉末制品的压制成型工艺。

◑山东威力重工机床有限公司可根据您的具体需求量身定做相关解决方案。无论任何工程，“千里之堤，溃于蚁穴”。大台面液压机的设计制造也是能说明这个问题的。只有把每个细节好，才能保证整台机器质量更好。

315吨大台面液压机【好品质，看的见】

《315吨大台面液压机案例》一

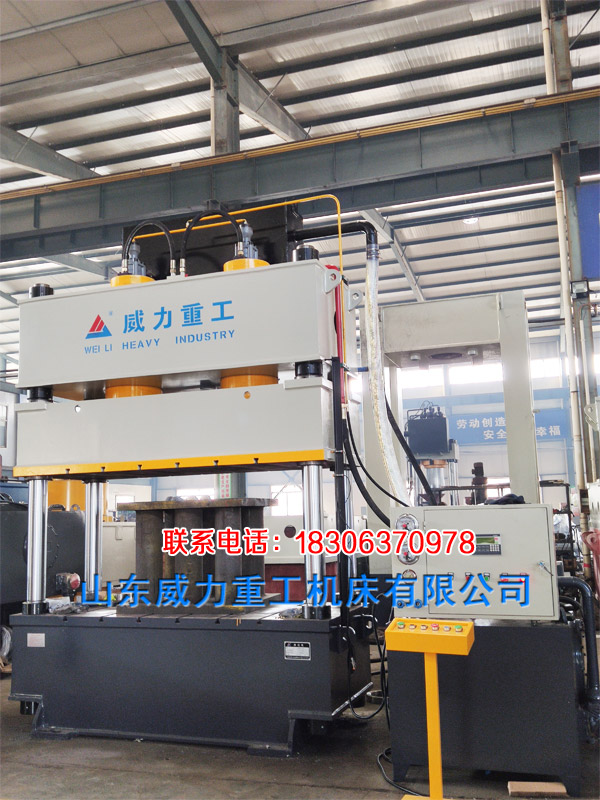

如图示为2500x1500mm工作台面，不带顶出缸【液压机的工作台面大小一般是指宽度方向为台面尺寸，长度方向为螺母内侧有效尺寸】

《315吨大台面液压机案例》二

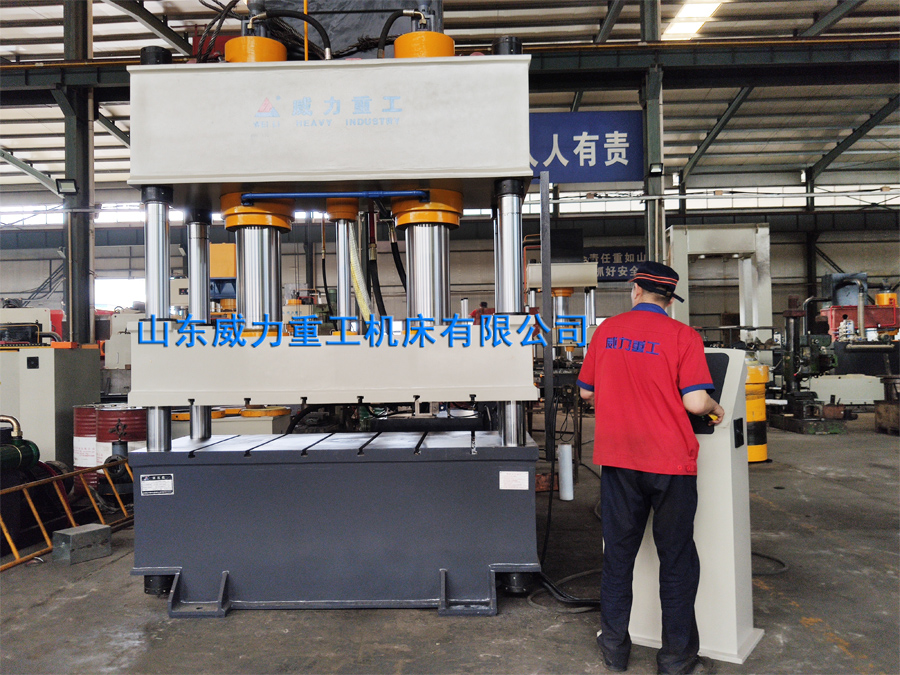

如图示为2000x1000mm工作台面
315吨液压机2000x1000

《315吨大台面液压机案例》三

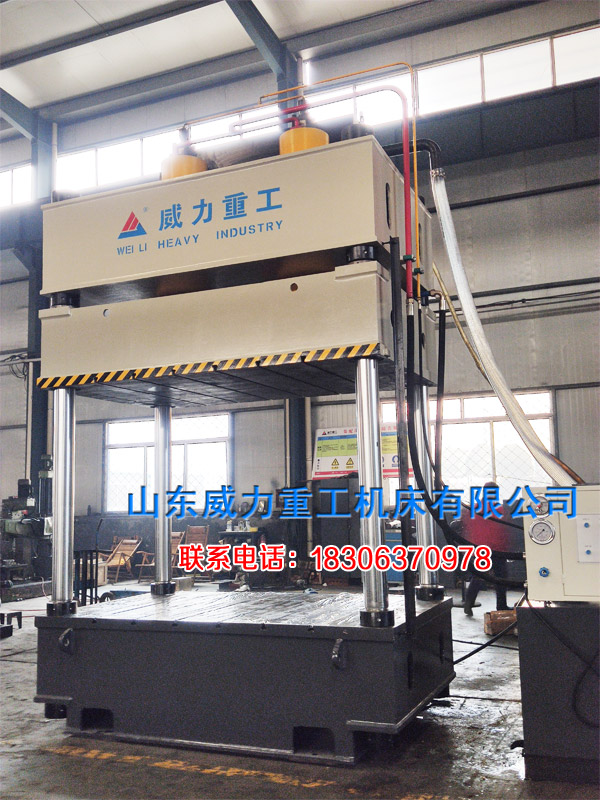

如图示为1800x1600mm工作台面带缓冲缸
315吨液压机1800x1600

《315吨大台面液压机案例》四

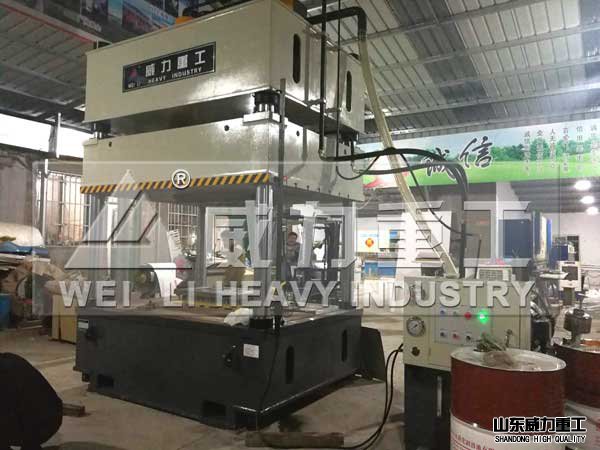

如图示为彩石金属瓦客户定制1800x900mm工作台面315吨液压机

《315吨大台面液压机案例》五

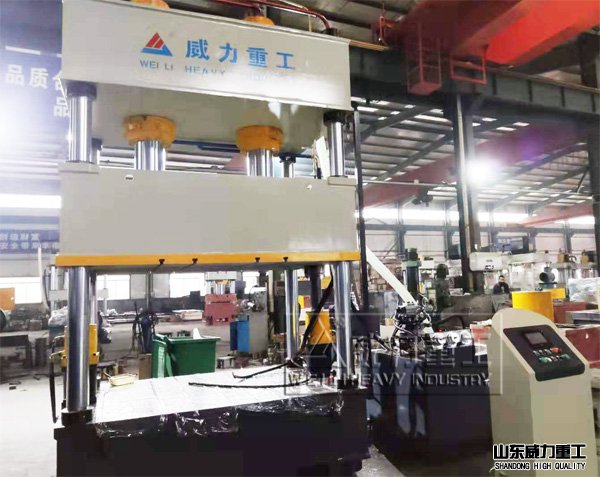

如图示为1900x1700mm工作台面
315吨液压机1900x1700

部件介绍：

1.主机为三梁四柱立式结构，它由机身、主缸、行程限位装置、润滑装置、液压动力系统及电气系统等部件组成，机身是由上梁、滑块、工作台、立柱、锁母、导套等组成，滑块在油缸驱动下沿着四柱上下直线运动。

2.上梁、滑块、工作台采用整体45号铸钢铸造而成具有良好的刚性强度. 上梁：焊接件，Q345B 钢板焊接而成，焊后震动时效消除内应力工作台：焊接件，Q345B钢板焊接而成，焊接后经震动时效，消除内应力，工作台上平面加工有 T 型槽，用以固定模具。滑动梁：焊接件，Q345B钢板焊接而成，焊接后经震动时效，消除内应力。滑动梁四角立柱孔内装有导套导向，下平面加工有T 型槽以固定模具，上平面与主缸相连。横梁防下滑插销缸。

3.主柱采用45号圆钢，并作镀铬处理，确保永远不会生锈，滑套（导套）采用耐磨铸铁，内嵌聚四氟乙烯耐磨材料以防止立柱拉伤并具有良好的抗偏载能力，摩擦副的润滑采用手摇式注油泵装置，该泵具有集中润滑供油流畅的特点。

315吨大台面液压机厂家

4.液压油缸为活塞式结构，油缸的关键密封选用抗老化和密封惟能较好的国标密封圈，缸体选用45#衍磨管，内孔光洁度好，大型缸体采用45#锻钢件，柱塞为45#圆钢，并进行表面镀铬处理，即防锈又耐磨。延长机器的使用寿命。

5.液压管路采用冷拔无缝钢管，经焊接、磨光、酸洗、中和、磷化、清沈、吹干、上油等工序后进入安装，管路布置清晰、整齐、高压管弯曲半径规范，高低压管有明显的颜色区分，便于维修，通径大于25通径均采用法兰连接，以减少整机漏油的发生。

6.采用大流量插装阀，在泵的进油口设吸油滤器，以防杂质进入液压系统，以确保油路的正常运行；系统中有油温油位显示、空气滤清等装置；油箱为钢板焊接结构，底部备有放油和排污的螺塞；插入式液压专用电机，降低车间噪音。

7.电控箱具有防尘、防水、防油，并附有标准电控元件，元件均有标示或者号码，可清晰辨别且排列整齐，维护简单。机器设有独立的电气控制箱，集中控制整个机器的运转。设备配有光电保护装置和急停按钮，确保作业时人员和设备的安全。

8.操作系统

采用PLC编程系统实现自动和半自动两种操作方式自由切换，方便设备维护；可任意调节设备运转速度和主缸压力；满足生产时定程、定压的工艺要求。

315吨大台面液压机主要参数示例：

液压机项目		单位	YW32-315T双缸
公称压力		kn	3150
液体系统压力		mpa	31.5
工作压力		mpa	25
最大开口高度		mm	1000
滑块行程		mm	600
工作台有效面积	左右柱内	mm	2000
	前后边沿	mm	1000
立柱直径		mm	140
电机功率		KW	30
顶出缸压力		kn	630
顶出缸行程		mm	200
快下速度		Mm/S	100-150
压制速度		Mm/S	10-20
回程速度		Mm/S	100-150

315吨大台面液压机安装调试：

（一）安装：　　
1、液压机应安装在平整的混凝土基础上，或楼层面加强的平整钢板上，以保证机器的平稳运行。　　
2、机器安装起吊时应注意重心位置，切勿将仪表、管路，线路外观油漆碰伤，做到安全可靠。　　
3、机器安装时应校平工作台平面对基础平面的平行度小于0.15/1000mm. 　　

(二)调试：　　
1、315吨大台面液压机安装完毕后，调试时首先应该擦去防锈油脂，并进行彻底清污除尘。　　
2、向油箱内注入经过滤后的干净液压油，注油量应该大于显示油量的油标尺的2/3以上。　　
3、接通外线电源，接好后启动电机，观察电动机的转向应与油泵规定的运转方向一致。
　　
4、将试压垫筒清理干净，放置在液压机旁边。　　

5、手动试车调试：　　

5.1将自动空气开关搬入ON位置，电源指示灯亮。
　　
5.2将315吨大台面液压机选择开关打到手动位置，按电源开关，电机启动，待电机和油泵空转几分钟，观察油泵电机组运转是否正常，检查无异常后方可试车。
　　
5.3按上升按钮，移动横梁上行，到死点位置，然后将试压垫放在工作台中央。
　　
5.4按下降按钮，移动横梁下行并转入慢下，压到垫筒后试压并调试压力，直至适合的压力。这是液压机通常的安装和调试过程。

315吨大台面液压机可选附件或功能：

　 ●移动工作台

　　●触模式工业显示屏

　　●冲裁缓冲装置

　　●液压系统加热、冷却装置

　　●光电保护装置

　　●打料装置

　　●换模用浮动导轨和滚动托架

　　●换模小车

　　●滑块安全栓

　　●模具快速夹紧机构

　　●模具加热及温控装置
