热压复合漏粪板315吨液压机滑块的作用
生产复合漏粪板的机器怎么选择?山东威力重工液压机厂家可以不同规格尺寸漏粪板选用不同工作台面、开口、行程、吨位的液压机设备。本机为315吨四柱液压机,用于养殖业漏粪板的成型以及复合盖板、漏粪板、篦子、井盖的成型,本机伺服数控系统,速度压力均可以调节,噪音低平稳,伺服电机比普通电机省电,本机配有温控系统,抽芯功能。可以根据你所压漏粪板的大小来定做630吨,500吨,400吨等不同规格的液压机。
热压复合漏粪板315吨液压机由本机(主机)、动力系统及液压控制系统三部分组成。主机系统由上横梁、滑块、工作台、立柱、主油缸和顶出缸(选装)等组成,四根立柱作为主架,上横梁和工作台由锁紧螺母紧固于四立柱两端,形成封闭的机身体。主油缸安装与上横梁的孔中,滑块与主缸活塞杆法兰连接,依靠四根立柱导向作上下运动,滑块内装有导向套,滑块和工作台表面有“T”形槽,用于紧固安装模具。

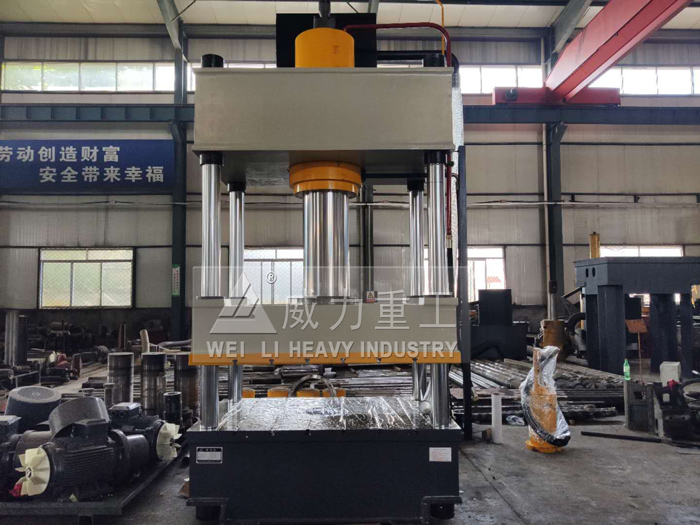

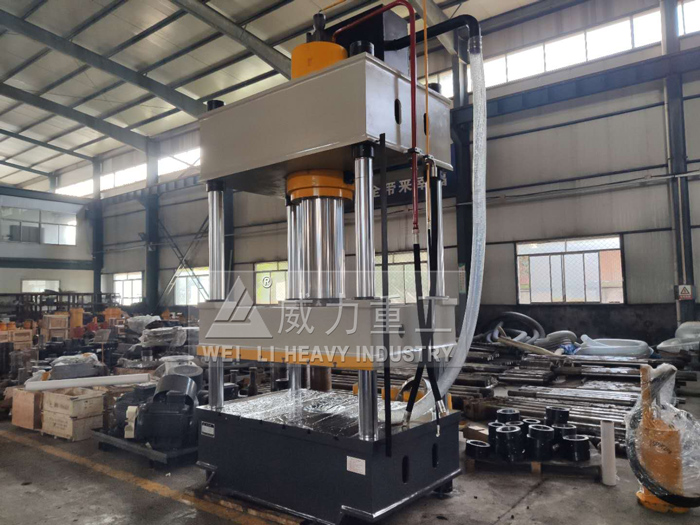

热压复合漏粪板专用四柱液压机
复合漏粪板的生产流程:原料分配――混合搅拌――物料入模――高温加热――热压复合漏粪板315吨液压机锻压成型――后续加工――上托人库。
复合漏粪板热压过程
热压复合漏粪板315吨液压机上要设置滑块部件是干嘛的?滑块是液压机工作机构的重要组成元件,它将杆的摆动转变为直线往复运功,主要为模具提供初步导向的作用。对于液压机上为何要设置滑块部件,下面我们从滑块作用、滑块结构和滑块工作原理三个方面的说明下。

山东威力重工液压机型号齐全
一、液压机上滑块的作用
在热压复合漏粪板315吨液压机上,滑块主要将杆的摆动转变为直线往复运功,为模具提供初步导向的作用。滑块的初步导向是因为工艺要求的精确导向还要靠模具上的导拄、导锁、导板等保证。在滑块底面安装上模,构成压力机的执行机构,将机构的作用力通过模具传给工件。在工作时连杆产生的侧向力通过滑块导轨传至机身获得平衡。此外,在滑块上安装其它辅助装置,如打料杆、超载保护装置、装模高度调节装置等。滑块对压力机的运动精度和工作精度有直接影响。因此,对滑块有一定的加工精度、强度和刚度的要求。
二、液压机上滑块结构
液压机滑块底面中心有模柄孔,模具通过夹持器夹紧滑块,为了提高导向精度,减小滑块倾斜程度,尽量增加导轨长度。导轨向上延伸超过滑块上平面,有时可达宽度的1.7倍,通常为1.2倍。滑块内孔安装的上、下球头支座用法兰固定,实现滑块与连杆的联接.球头下支座下安装压塌块式过载保护装置.当工作压力超过规定值时压塌块产生剪切破坏,允许滑块继续向下走一段距离,从而保护液压机受力零件不被损坏。
三、液压机上滑块的工作原理
1、快速下行电磁铁通电,先导阀和上缸主换向阀左位介入系统,液控单向阀被打开,上液压缸快速下行。
2、慢速加压从上滑块接触工件时开始,这时上液压缸上腔压力升高,液控单向阀关闭,加压速度便由液压泵流量来决定,油液流动情况与快速下行时相同。
3.保压延时。当系统中压力升高到压力继电器气作用,这时发出电信号,控制电磁铁断电,先导阀和上缸换向阀都处于中位,此时系统进入保压。
4.液压机快速返回时间继电器延时到时后,保压借宿,电磁铁通电,先导阀右位介入系统,释压阀使上液压缸换向阀也以右位接入系统。这时,液控单向阀被打开,上液压缸快速返回原位停止。
5.当上滑块上升至挡块撞上原位行程开关时,电磁铁断电,先导阀和上液压缸换向阀都处于中位。这时,上液压缸停止不动。
热压复合漏粪板315吨液压机上为何要设置滑块部件?综上所述,可以看出滑块在液压机设备中起着不可估量的作用,所以液压机设备上必须设置滑块装置。
