1000吨液压机在冲压汽车覆盖件的工序

责任编辑:[www.yeyaji8.com]人气:-发表时间:2020-03-19
1000吨液压机在冲压汽车覆盖件的工序

   山东威力重工生产的1000吨液压机冲压加工的汽车覆盖件是指覆盖发动机、底盘,构成驾驶室、车身的金属薄板制成的空间形状的表面或内部零件。按功能和部位可分为外部覆盖件、内部覆盖件和骨架覆盖件三类。它们在工艺设计、模具加工、设备选择及质量控制(尺寸公差、形状精度、零件刚度、表面质量)等方面都具有与一般冲压零件不同的特点。冲压工艺是汽车覆盖件常用的加工方式,根据覆盖件的大小,通信行选择的吨位有500吨液压机,630吨液压机,800吨液压机,1000吨液压机,1200吨液压机,1500吨液压机,1600吨液压机,2000吨液压机,3000吨液压机等几十种型号,配置参数都可根据实际要求调整。

   汽车冲压件中重要的部件当属汽车车身覆盖件了,汽车车身覆盖件的形状一般都比较复杂、而且尺寸相对来说较大,所有一般不可能采用一道工序就直接可以1000吨液压机冲压成形,实际生产中最少也需要通过三道工序才能加工出来。汽车车身覆盖件冲压成形的一般工序大体分为落料、拉深、修边、冲孔和翻边等等。当然为了最大限度节约生产成本,模具设计者经常会将其中的一些工序进行合并,比如修边冲孔、翻边整形等工序合并为一道工序生产。下面山东威力重工总结的就这几个工序大体的介绍下:

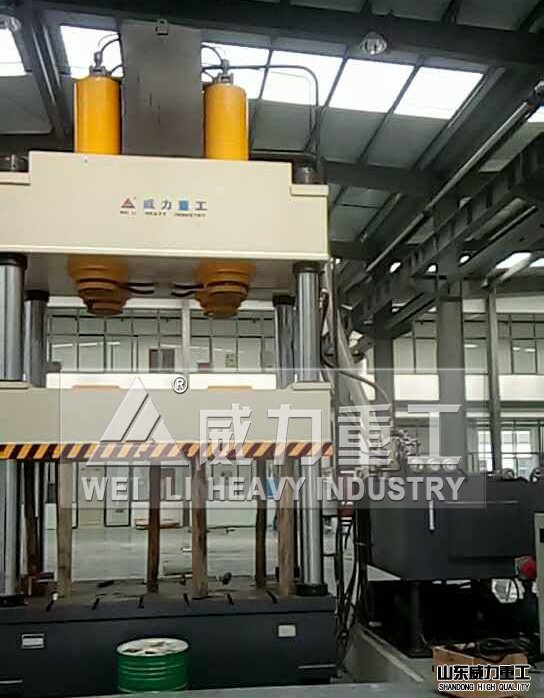

汽车冲压件专用四柱液压机
汽车冲压件专用四柱液压机

 一,冲压落料。落料是在原材料钢板的基础上是为了得到拉深工序所需的外形尺寸。这一工序技术含量要求不高,只需要尺寸设计好就可以。但是如果这一工序的尺寸出现问题,将直接影响后面工序的正常生产。
二,拉深加工。1000吨液压机拉深加工是汽车车身覆盖件冲压加工成形最关键的工序,汽车车身覆盖件大部分的外形和性能是由拉深加工所决定的。基本上可以说这一工序的成败直接决定了这个产品的成败,整个汽车冲压模具的关键技术点都在这一工序上。
三,修边。由于1000吨液压机拉深加工过程中,我们需要对材料留够加工余量,以便拉深加工的顺利进行,而在拉深加工后,就需要有修边工序来切掉多余的余量。
四,翻边。在修边后,通过翻边工序加工汽车车身覆盖件的边缘尺寸,一般都是加工立边。
五,冲孔。汽车覆盖件上的孔,在设计时都是在最后的工序中进行加工,这样就可以避免在拉深加工的时候孔径和形状发生变形和扭曲。
汽车车身覆盖件属于冲压件当中技术难度高要求严格的种类,所有在实际的操作中,还应该根据车身的具体情况和要求灵活的制定冲压工序。

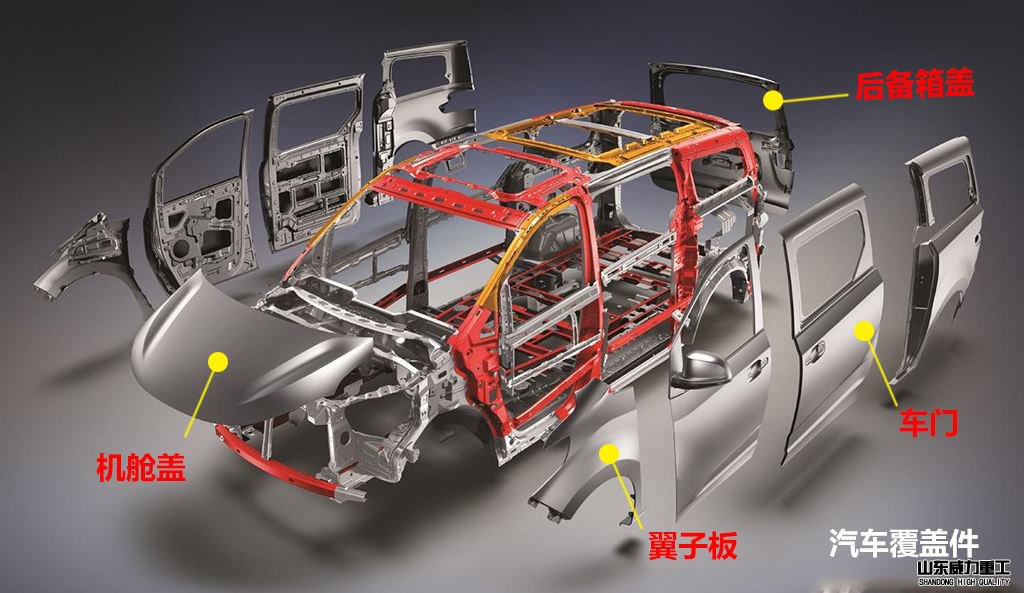

1000吨液压机在汽车覆盖件上的应用
1000吨液压机在汽车覆盖件上的应用

冲压汽车覆盖件1000吨液压机结构及系统说明:

冲压汽车覆盖件1000吨液压机采用四柱式结构,工作油缸设置在上横梁上,由两个小油缸实现滑块快速下行及快速回程动作,在滑块及下工作台面上分别设置有一个可用于压边或顶件作用的液压油缸,在下工作左右两侧设置可精确定位的冲压限位支柱。

控制系统采用先进的比压比流控制及多组压力传感装置,配合高答应、高性能PLC控制器、高精度位移传感器及触摸屏,大大提高了整机的自动化及操控性,因此本公司生产的精冲机具有动作灵活可靠,工作平稳,操作安全方便,低能耗以及使用寿命长、久经耐用等特点。

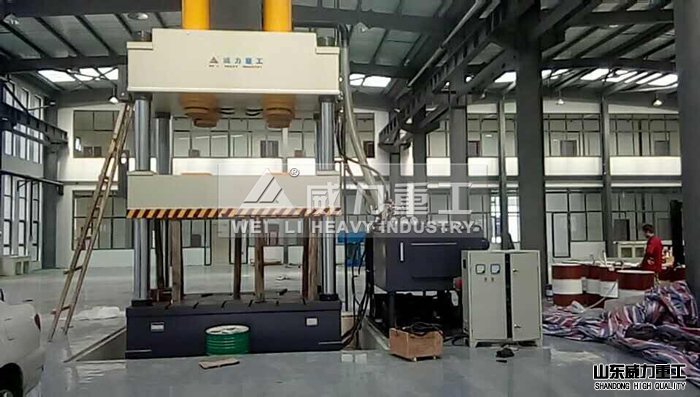

1000吨液压机细节展示
1000吨液压机细节展示

冲压汽车覆盖件1000吨液压机主要性能特点:

1、高强度精密刚性定位机构,确保不会冲过死点,精度≤0.02mm。

2、冲压限位点全自动调节,非常方便。

3、灵敏可靠的模具保护功能。

4、配有滚珠丝杆的高精度模架。

5、多组压力传感器及高精度位移传感器,更好确保机器的自动化及稳定性。

6、采用知名厂家液压、电器配件。

本文由液压机厂家整理,转载请注明来自:www.yeyaji8.com
