煤矿企业采购锚杆托盘专用液压机

责任编辑：[山东威力重工]人气：-发表时间：2024-04-02

锚杆托盘是一种跟锚杆配套使用的产品，是矿井支护材料的一种，用于配合锚杆（置于岩体中并与岩体紧密接触的杆件）的支护。锚杆托盘的类型有很多，一般广泛被应用的主要是蝶形托盘和平板形托盘。蝶形托盘的承载效果要比平板形托盘的效果好。相对而言，蝶形托盘的效果要优于平板形托盘。锚杆托盘是支撑锚杆的重要工具，锚杆托盘的好坏跟锚杆的支护效果有很大的关系。锚杆托盘液压机有低、中、高三种配置。冲压锚杆托盘液压机吨位有200吨、315吨、400吨、500吨、630吨、1000吨、不同吨位的液压机，其价格不同，另外，即使冲压锚杆托盘液压机吨位相同，但是压机的工作台面以及开口行程大小不同，其液压机价格也有差异。可来我公司定做模具配套一次成型精工生产锚杆托盘专用液压机，四柱锚杆托盘液压机的定做生产等。本身山东威力重工在锚杆托盘专用液压机的研发与应用方面就比同行业的其他厂家略胜一筹。

山东威力重工在锚杆托盘成型液压机的设计生产上有成熟的生产实践经验，先后为山东济宁、泰安、邹城，内蒙古鄂尔多斯，山西太原、山西阳泉、山西临汾，陕西榆林、陕西西安，河北等地做过315吨锚杆托盘成型液压机、400吨锚杆托盘成型机、500吨、630吨、1000吨锚杆托盘液压机，经验丰富，技术娴熟，可配备相关的模具以及自动送料设备。有需求就有应用，理论联系实际，在实践应用的基础上日趋完善！定做的锚杆托盘专用液压机性价高，厂家直销，配送上门，派人免费安装调试，还可享受公司质保一年，终身维修服务。所以大量加工锚杆托盘的厂家来到山东威力重工订购这种锚杆托盘专用液压机。

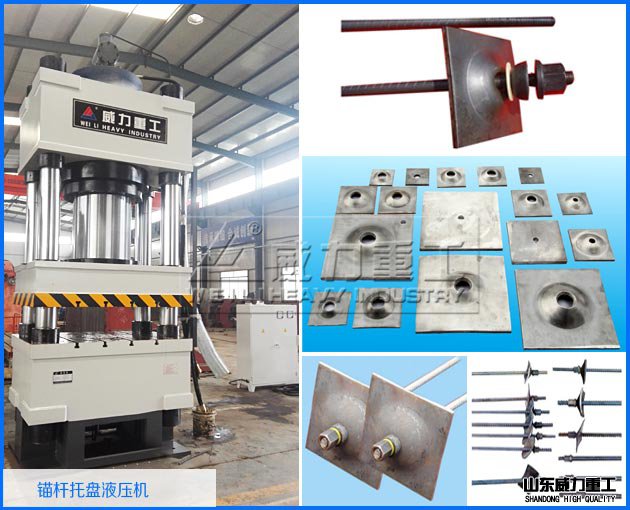

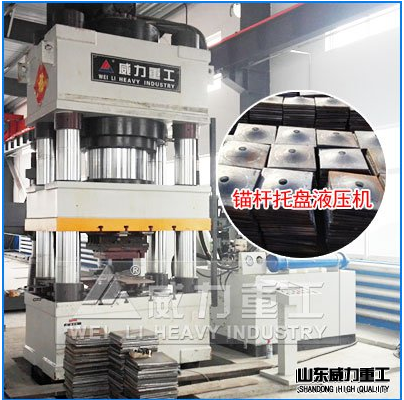

四柱锚杆托盘生产液压机

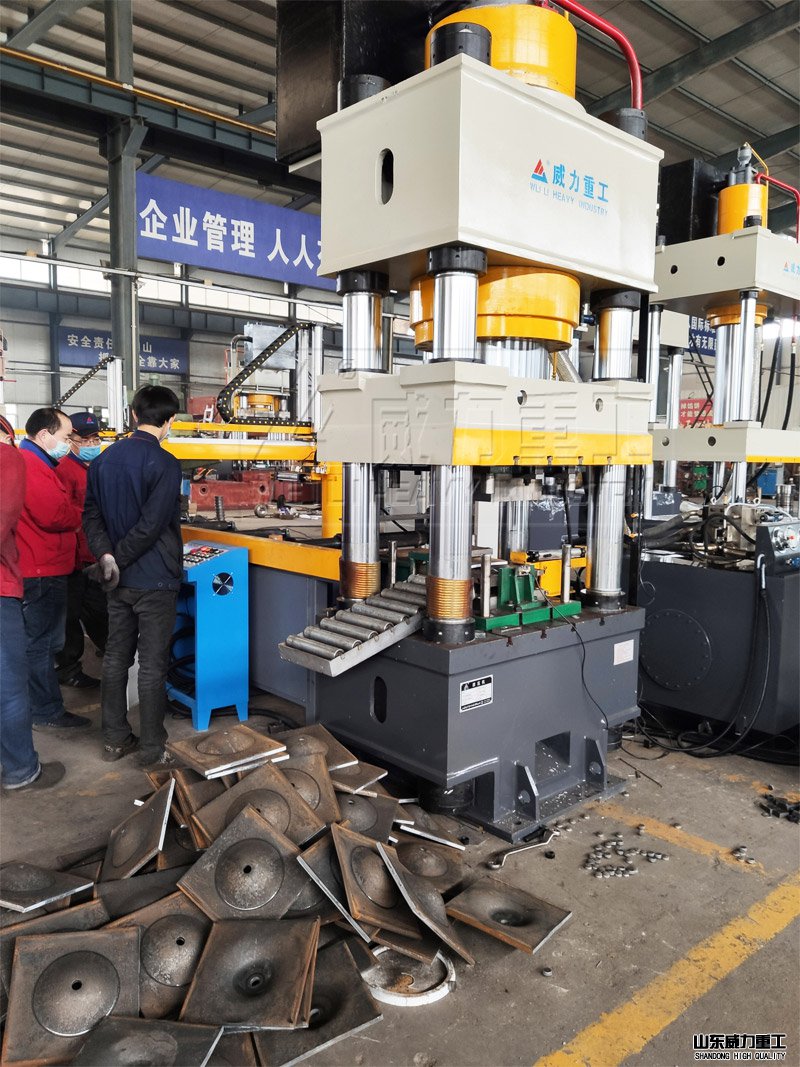

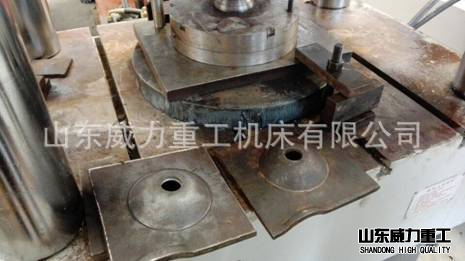

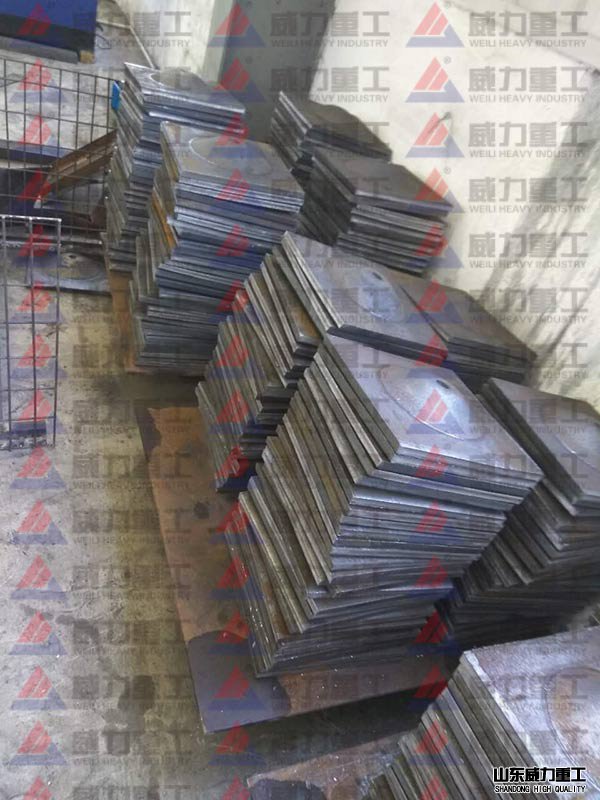

成品展示

山东威力重工生产的锚杆托盘液压机的优越性：

★ 四柱式结构，刚性好、精度高；结构紧凑、性价比高经济适用。

★ 液压控制采用插装阀集成系统，冲击小、动作可靠，使用寿命长，泄露点少。

★ 新型油缸密封元件，可靠性强，寿命长。

★ 拉伸、压边滑块可连成一体，实现单动工艺动作。

★ 导轨自动润滑装置。

★ 机电一体化安全装置。如：油缸下腔支撑回路、油缸上下腔互锁回路等，安全性优越。

★ 电气系统采用P L C控制。

★ 可实现定压、定程两种成型工艺，具备保压延时功能，延时时间可调。

★ 工作压力、行程可在规定范围内按工艺要求调节，操作简便。

锚杆托盘液压机适用于可塑性的压制工艺，如冲压、弯曲、翻边、薄板拉伸等。也可从事校正、压装、砂轮成型、冷挤金属零件成型、粉末冶金制品的压制成型工艺。具有独立的动力机构和电器系统，并采用按钮集中控制，可实现手动和自动两种操作方式。工作压力，行程范围均可根据工艺需求在规定的范围内进行调整，并能完成定压和定程两种工艺方式。

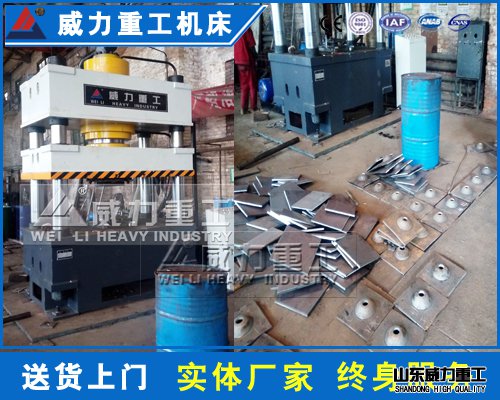

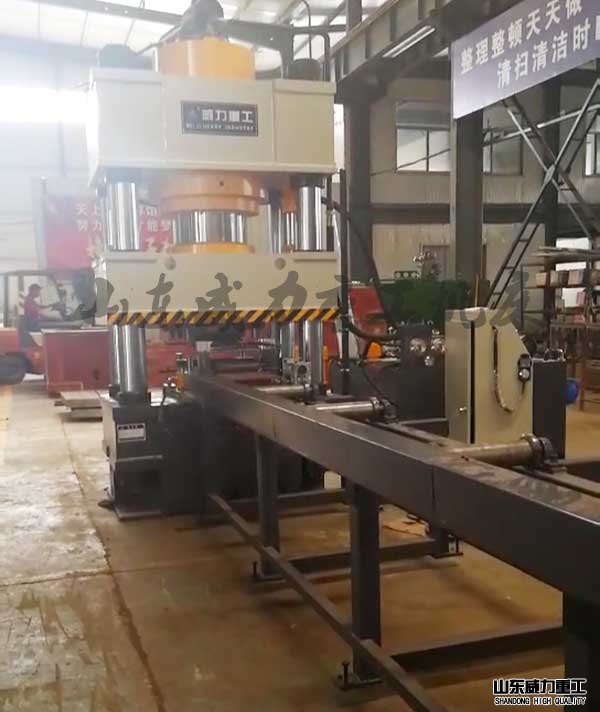

400吨四柱锚杆托盘专用液压机
500吨锚杆托盘液压机

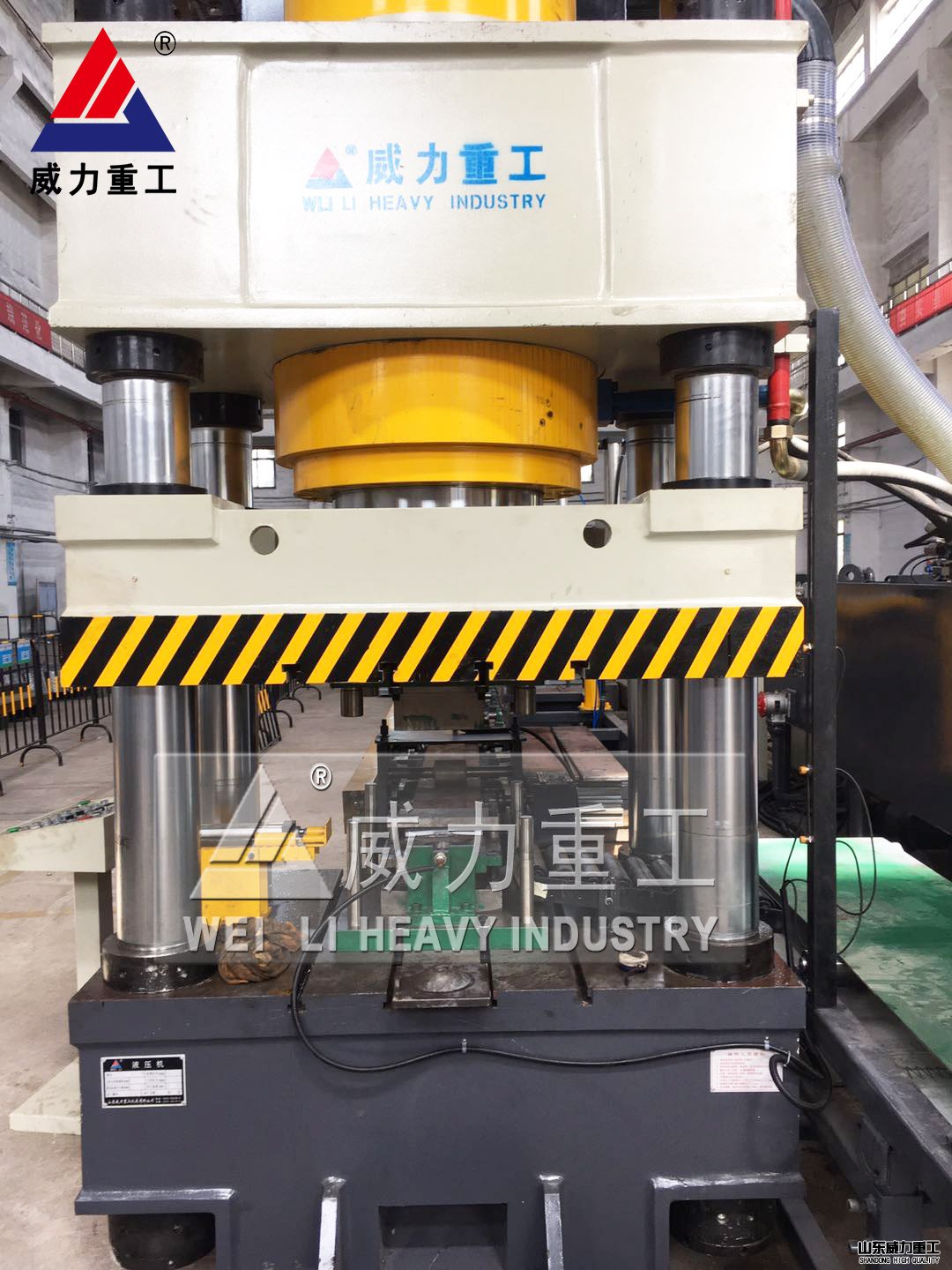

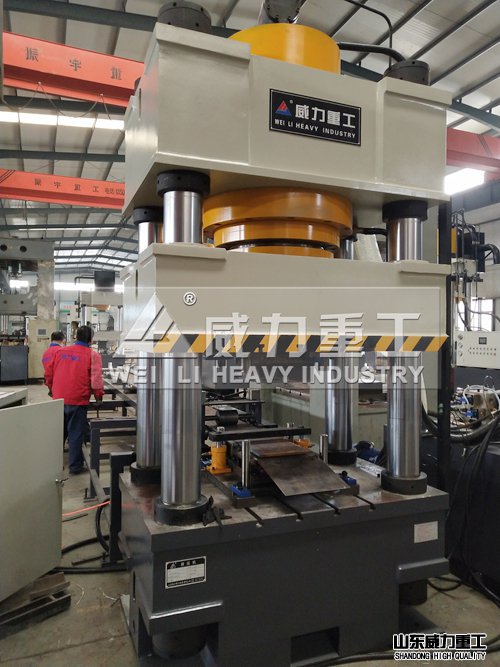

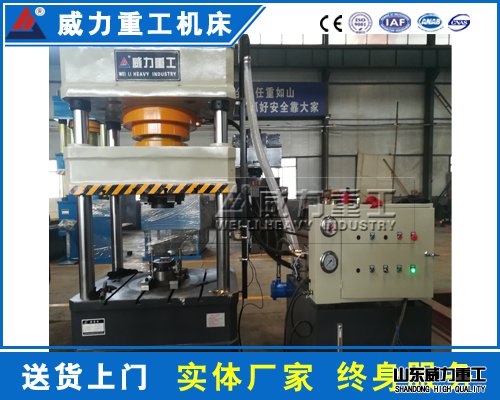

500吨锚杆托盘四柱液压机

山东威力重工专业生产制造锚杆托盘生产设备，配套各种规格成型模具，一次选择省时省事。锚杆托盘液压机的自动送料机构，辅以自动出件机构即可实现锚杆托盘成型的自动生产，避免工人的手进入模具工作区，防止安全事故。同时，该机构支持连续工作，可较大地提高生产率。
矿用锚杆托盘自动化生产线工艺过程：

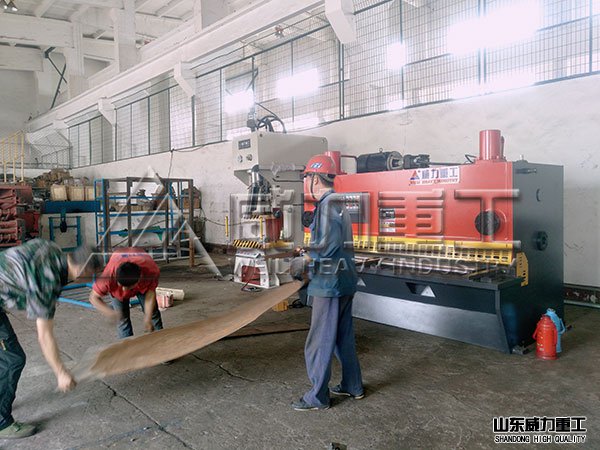

1、按矿井不同巷道支护需要，使用剪板机将钢板剪切成所需规格的钢板。

2、凸型的上钢模固定在液压机的活塞柱上，凹型的下钢模固定在液压机的底板上，上下模要求同心度误差不能超过0.1MM，锚杆托盘凸形部位的倾角为30度，采用改进型四柱液压机进行压制成型。

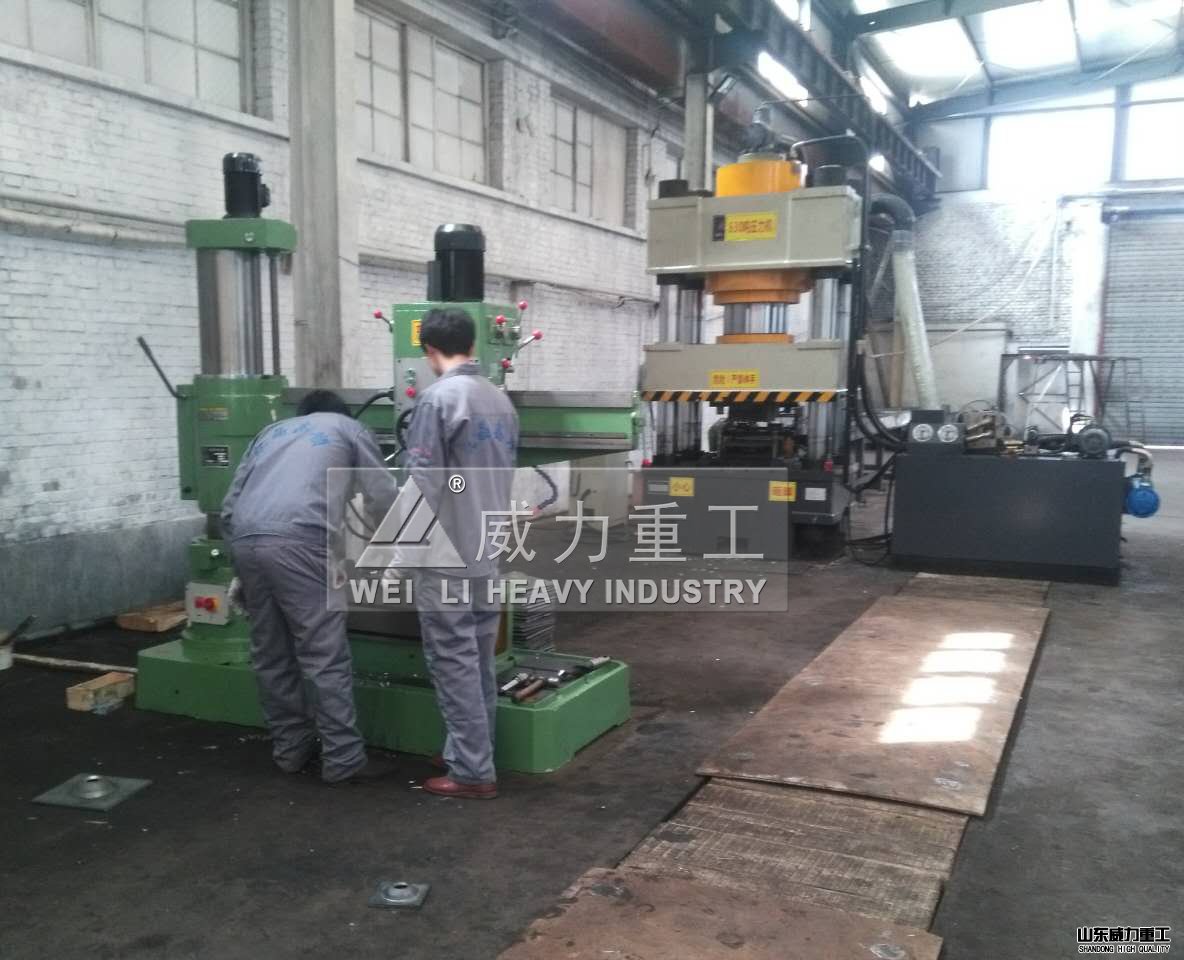

3、根据不同直径的锚杆杆体需要的规格进行钻孔，钻孔位置在锚杆托盘平面的中心位置进行，不得偏斜，钻孔可采用钻床和冲床两种方式。外子结束后，对锚杆托盘进行防腐处理。

4、压制成型的锚杆托盘经由自动送礼带传送出去，整个过程操作简单方便，一次剪切成型，提高了生产效率，减少了人力资源，为矿山企业带来了更大的经济效益，是目前锚杆托盘生产制造的理想设备。

315吨锚杆托盘四柱液压机

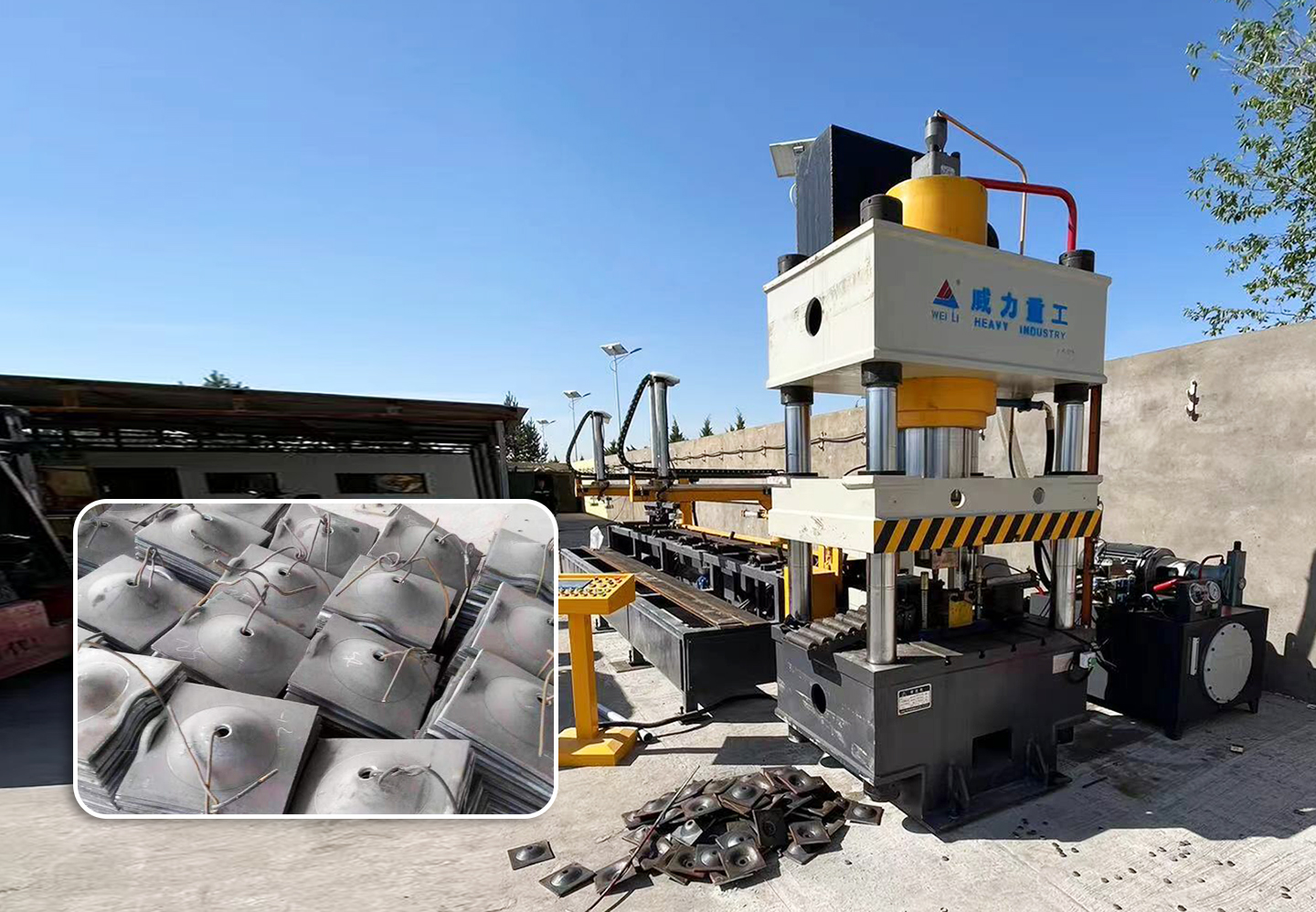

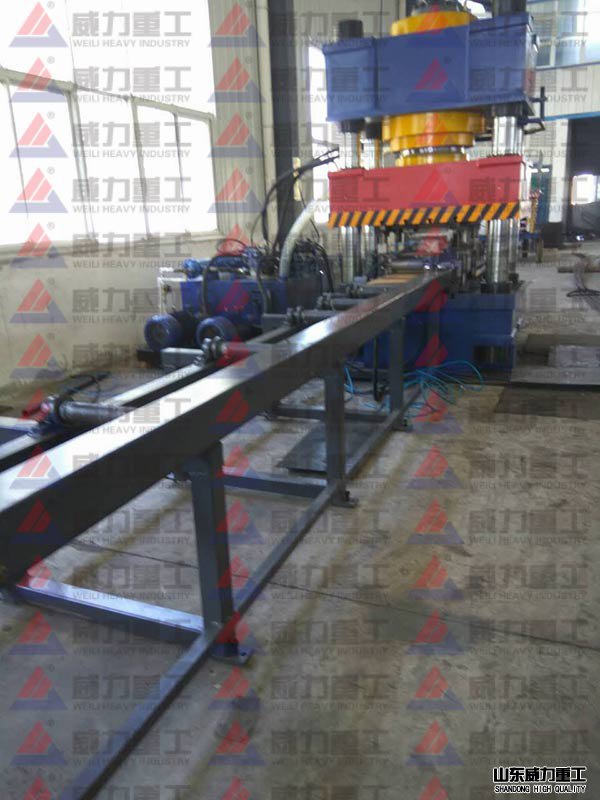

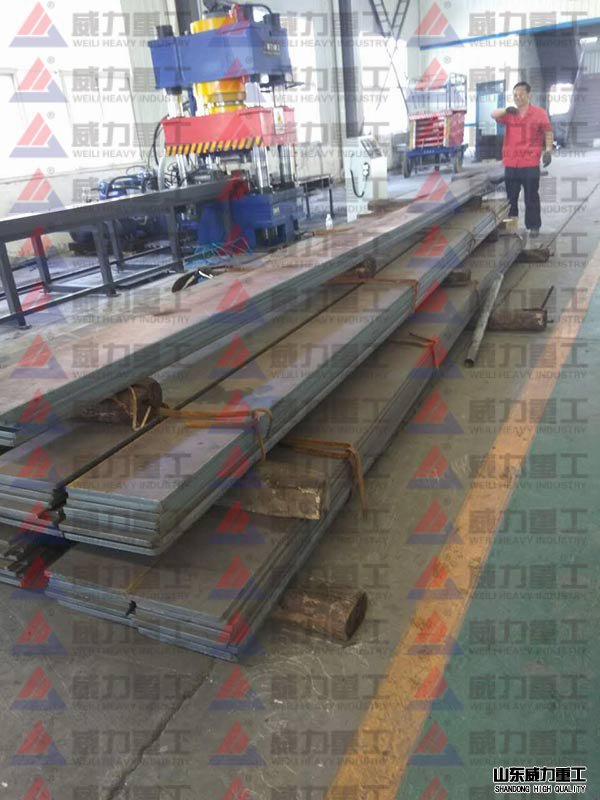

200吨锚杆托盘自动化生产客户现场

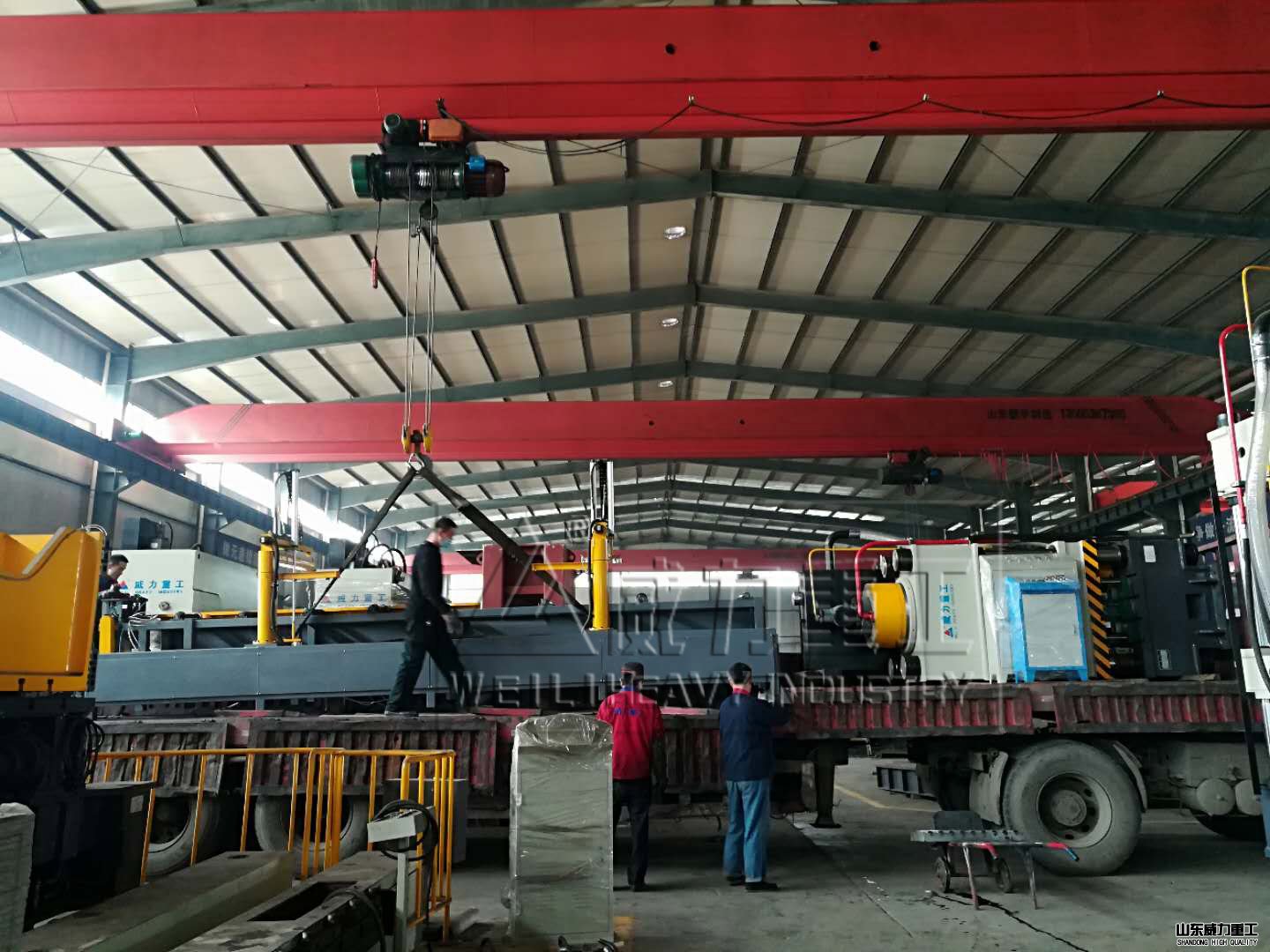

200吨锚杆托盘液压机自动化生产现场
200吨锚杆托盘生产线

200吨矿用锚杆托盘液压机工作台面800x800mm，冲压锚杆托盘规格型号比较小，大约是120*120*10左右锚杆盘，选配伺服控制系统，速度快，效率高，节能省电。根据客户要求配模具、自动送料装置。

矿用锚杆托盘专用液压机的技术参数：更多详细咨询销售经理-18306370978（同微信号）

项目		单位 Unit	YW32 -100T	YW32- 200T	YW32 -315T	YW32 -500T	YW32 -630T	YW32 -800T	YW32 -1250T	YW32 -2000T
公称力		kN	1000	2000	3150	5000	6300	8000	12500	20000
回程力		kN	260	400	630	1000	1200	1200	2000	4000
顶出力		kN	--	400	630	1000	1600	2000	3150	3150
液体工作压力		MPa	25	25	25	25	25	25	25	25
滑块行程		mm	500	500	800	800	9000	900	800	800
顶出很大行程		mm	--	250	300	300	300	300	300	400
滑块距工作台很大距离		mm	700	800	1250	1200	1200	1400	1400	1400
滑块行程速度	快下	mm/s	50	100	100	100	100	100	100	100
	工作	mm/s	5-10	5-12	5-12	5-12	5-12	5-12	5-12	5-12
	回程	mm/s	40	80	60	80	80	80	80	80
顶出行程速度	顶出	mm/s	--	80	80	80	80	60	70	70
顶出行程速度	退回	mm/s	--	100	100	100	100	100	100	100
工作台有效面积	左右	mm	720	1000	1250	1400	1600	1500	2200	4000
工作台有效面积	前后	mm	580	1000	1120	1400	1600	1500	1800	3000
大约外形尺寸	左右	mm	2160	2800	3200	4000	4200	4800	5000	6000
	前后	mm	580	1000	2500	1400	1600	1500	1800	3000
	高度	mm	2900	3000	4250	4500	5000	5500	6000	7000
电机功率		kW	5.5	7.5	18.5	37	37	37	74	90

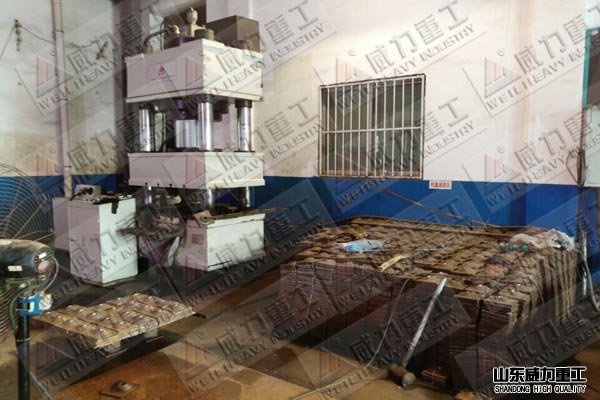

1000吨锚杆托盘液压机生产现场图片

矿用锚杆托盘专用液压机特点：

矿用锚杆托盘液压机功能：适用于可塑性材料的压制工艺，如冲压、弯曲、翻边薄拉伸等也可从事校正、压装、塑料制品及粉末制品的压制成型。

全自动(200吨 315吨 400吨 500吨 630吨)矿用锚杆托盘液压机设计特点：

1. 本机种之设计采用四柱式开放空间，可适合不同产品之加工，油缸采用行程可调式,下压行程准确性高.其工作高度与工作面之大小，可依客户实际需求制作。

2. 模具头之设计，采用装卸容易之特点，配合四柱式台面，可机动互换不同产品之生产，适用于多种小量之工作。

3. 油压回路设计简便，马力需求小，维护保养容易，也可依客户之工作要求，变更回路设计，达到工作之目地。

4. 桌面下方均装有轮座，可轻便移动机台，可省力。效率高。

5. 加装光电保护器,双手式按钮操作.左右加装亚克力板,安全更有保障.

6. 出力:3T-50T供选择.

7.工作台可加装回转分度盘,及自动,送料,退料等装置.

8.双手操作上下寸动,便于调模.下压计时,计数、压力、速度、行程均调整方便。

9.三梁四柱结构，经济实用，液压控制采用插装阀集成系统，减少泄露点，动作可靠，使用寿命长，可实现定压和定程两种成形工艺，具备保压延时功能，工作压力行程可在规定的范围内调节，采用按钮集中控制，可实现手动、半自动、自动三种操作方式。

1、锚杆托盘液压机采用三梁四柱结构，三梁四柱液压机是一种常见的液压机结构形式之一，又称万能液压机，是一种以液压油为工作介质，用来传递能量以实现各种工艺的机器。三梁四柱液压机被广泛应用于机械工业的许多领域，例如在锻压（塑性加工）领域中，可用于自由锻造、模锻、冲压(板料成型）、挤压、剪切、拉伸、弯曲成型及超塑性成型等许多工艺中，也可用于粉末制品、塑料制品、磨料制品、金刚石成型、校正压装、打包、压砖、橡胶注塑成型等不同工业领域。

2、锚杆托盘液压机具有独立的动力结构及电器系统，并采用按钮集中控制，可实现点动，半自动操作方式。本机器的工作压力、行程范围均可根据工艺需要进行调整。注：矿用锚杆托盘四柱液压机机器泵站和主体连体式设计，单独泵站。

3、锚杆托盘液压机缸底、钢筒、活塞、活塞杆整体锻打，材料：45#钢。

4、矿用锚杆托盘四柱液压机活塞杆离了氮化，表面渗碳淬火，深度：0.03mm~0.04mm，电镀硬铬，层厚0.04mm~0.05mm4.立柱采用45#中碳钢，进行调质处理，表面淬火处理，电镀。

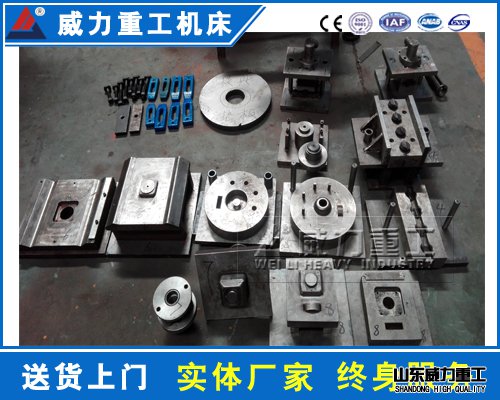

锚杆托盘模具

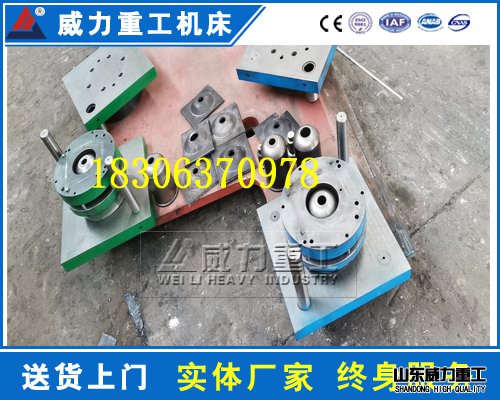

客户定制锚杆锚盘模具

可按客户要求加工定制，如液压机的台面大小、行程长短、开口高低、工作压力、运行速度、自动上下料、自动/半自动等。量身打造优质液压机设备，满足客户生产工艺需求，欢迎致电：0632-5680515,183-0637-0978（微信号同手机）真诚期待！

大部分客户都很想知道锚杆托盘液压机多少钱一台？冲压锚杆托盘液压机吨位有200吨、315吨、400吨、500吨、630吨、800吨、1000吨、不同吨位的液压机，其价格不同，另外，即使冲压锚杆托盘液压机吨位相同，但是所配备功能不同、模具送料情况不同，（有的仅仅是压型，有的连冲压带剪切）压机的工作台面以及开口行程大小不同，其价格也有差异，因此客户需要根据自身的工作需求来选择合适的压机。

液压系统说明：

1、液压系统装置布置在机身右侧。

2、液压系统采用插装阀集成系统，动作灵敏、工作可靠、密封性能好等特点。

3、液压泵站由油箱、高压泵、电动机、插装阀等组成，油箱系钢板焊接。油箱采用封闭式油箱，设有放油塞，使清洁换油方便。油泵吸油口装有吸油滤清器，确保油的清洁度，保证油泵和阀的使用寿命，泵站带有水冷散热。

4、液压系统密封可靠，不渗漏，主要管路采用法兰连接，管路设有防震措施。

电器控制系统：

1、电器柜装有空气开关、继电器等电器。

2、对锚杆托盘液压机的各种信号，限位与压力动作实现程序联锁。

3、设有集中控制面板，面板上布置有必要的操作按钮和选择开关。

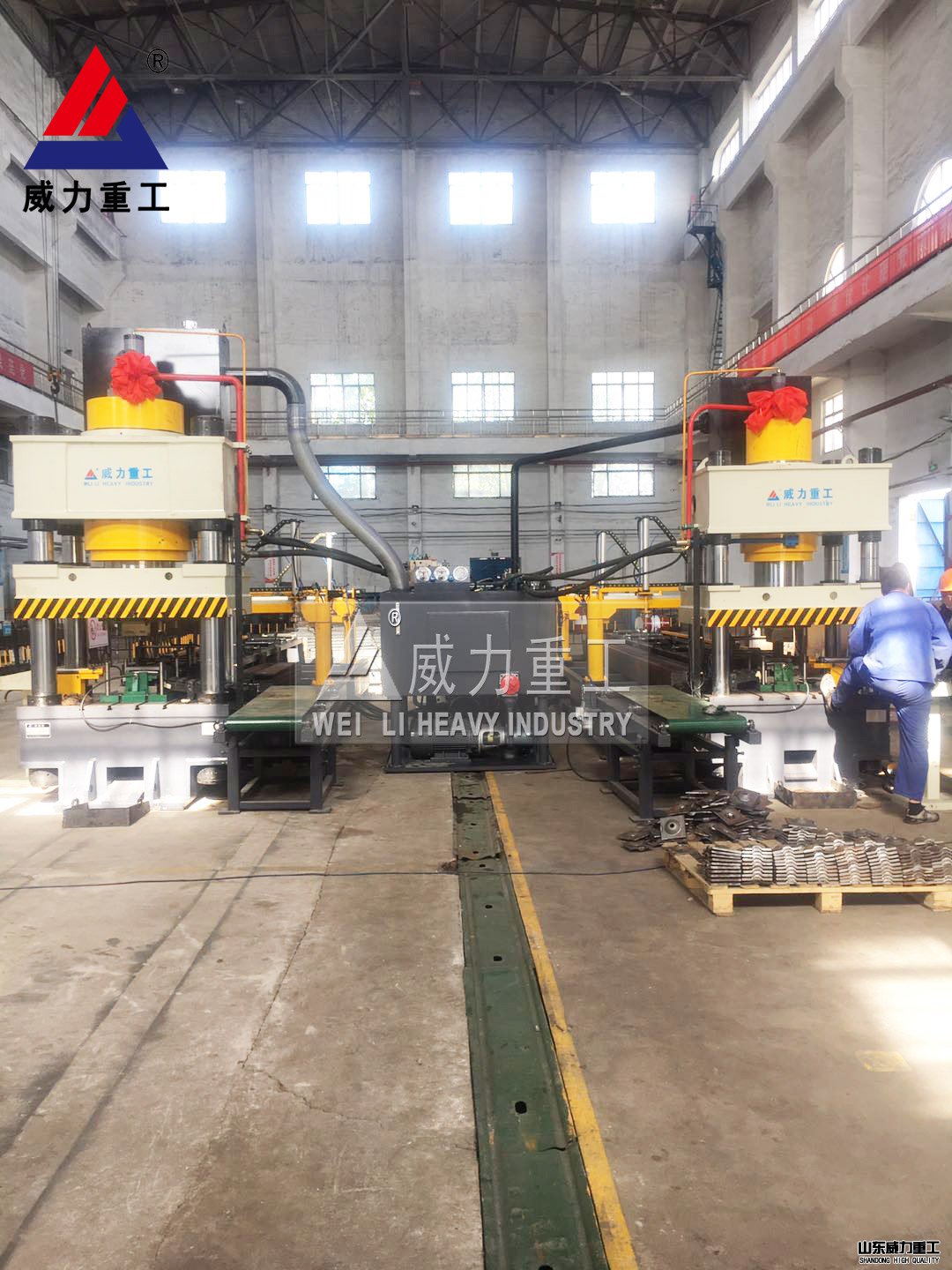

四柱锚杆托盘自动化生产液压机

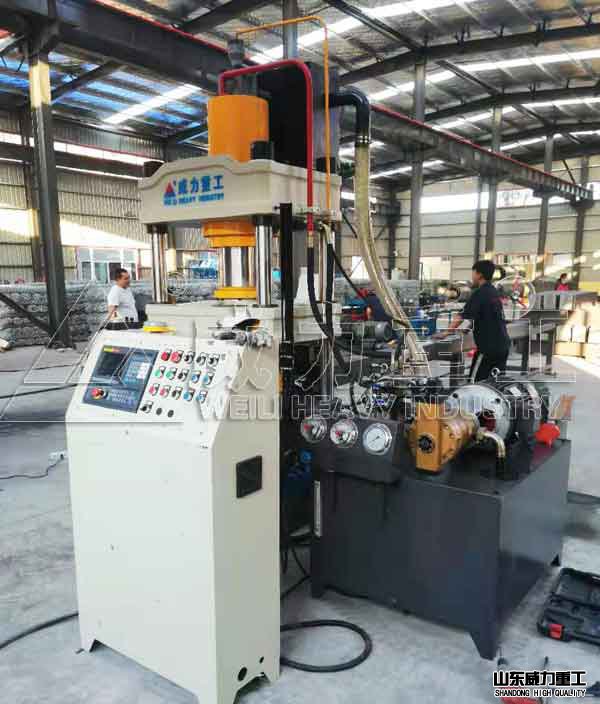

630吨锚杆托盘自动化液压机

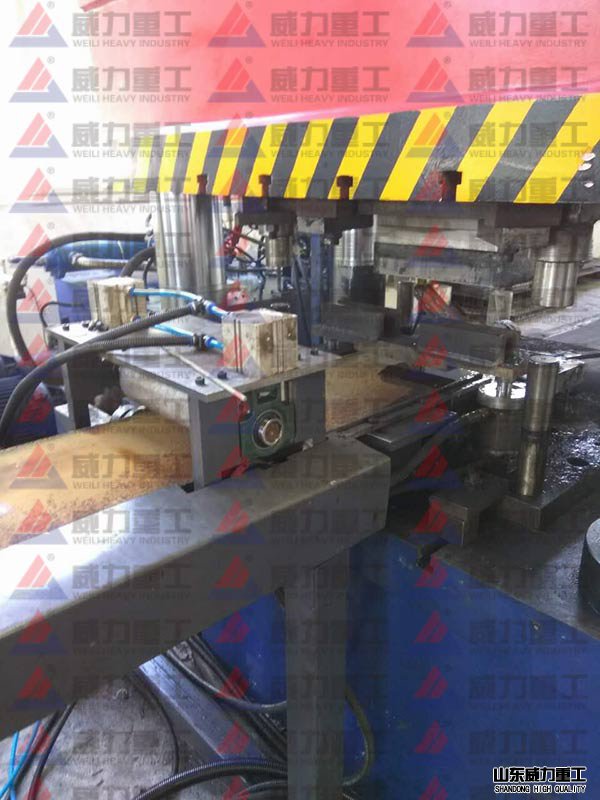

锚杆托盘液压机生产线细节图

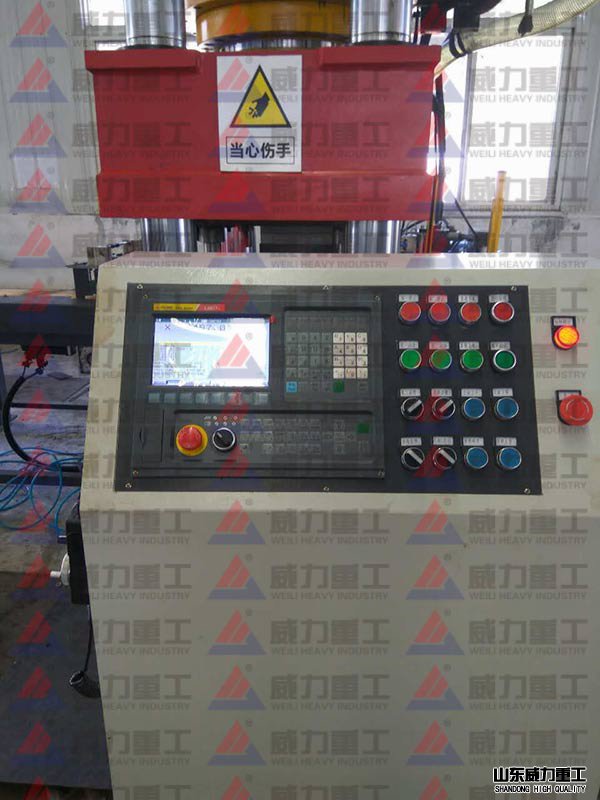

锚杆托盘液压机控制柜

可选附件或功能：

●移动工作台

●冲裁缓冲装置

●压边滑块、液压垫四角分别调压装置（拉伸不对称零件）

●光电保护装置

●换模用浮动导轨和滚动托架

●模具快速夹紧机构

●行程、压力、速度数显数控装置

●触摸工业显示屏

●液压系统加热、冷却装置。

锚杆托盘是管缝锚杆的一个部件之一zmjt051，其材料采用、焊环、轧头制作杆体，绕环切割制作挡环，剪板、冲型、冲孔制作托盘，杆体、挡环。锚杆托盘的类型有很多，矿井中常用的主要有蝶形托盘和平板形托盘。蝶形托盘的承载效果要比平板形托盘的效果好。锚杆托盘作为锚杆支护系统中一个重要部位，其性能直接影响到锚杆的支护效果。托盘的作用是把螺母锁紧力矩所产生的推力传递给顶帮，产生初锚力，同时又将巷道顶帮的压力传递给锚杆，产生工作阻力，共同加固围岩，阻止巷道顶帮的位移。所以在选择托盘时，一是要满足锚杆托盘与锚杆杆体在强度上的匹配，避免因为锚杆托盘的强度不够而造成锚杆穿孔现象。二是要满足锚杆托盘与锚杆杆体在支护结构上的匹配，避免因锚杆杆体与托盘在支护结构上的不匹配而造成锚杆杆体及螺母受力不均，影响巷道的支护效果。
