带液压垫500吨拉伸液压机的技术参数

责任编辑：[www.yeyaji8.com]人气：-发表时间：2020-06-09

带液压垫500吨拉伸液压机的技术参数

拉伸液压垫是在拉伸液压机上采用的一种压料装置。它在拉伸加工时压住坯料的边缘防止起皱。配用拉伸液压垫，可使压力机的工艺范围得到扩大，单动压力机装设拉伸垫就有双动压力机的效果，而双动压力机装设拉伸液压垫，就可作三动压力机用。另外，带液压垫500吨拉伸液压机拉伸垫还可用于顶料（或工件）或用来对工件的底部进行局部成形。这种装置有气压式（气垫）和气液压式（液压气垫）两种，均安装在薄板拉伸液压机的底座里。

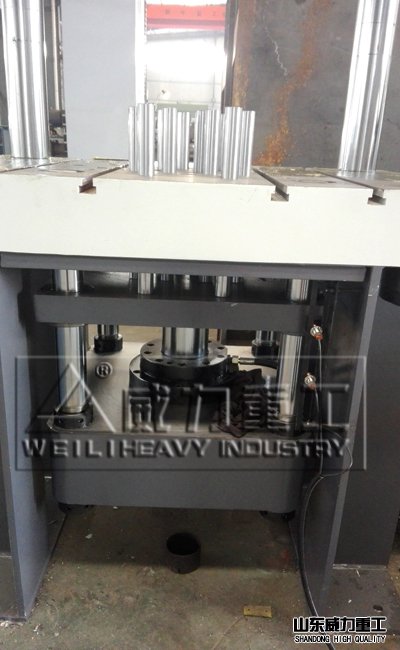

拉伸专用500吨四柱液压机

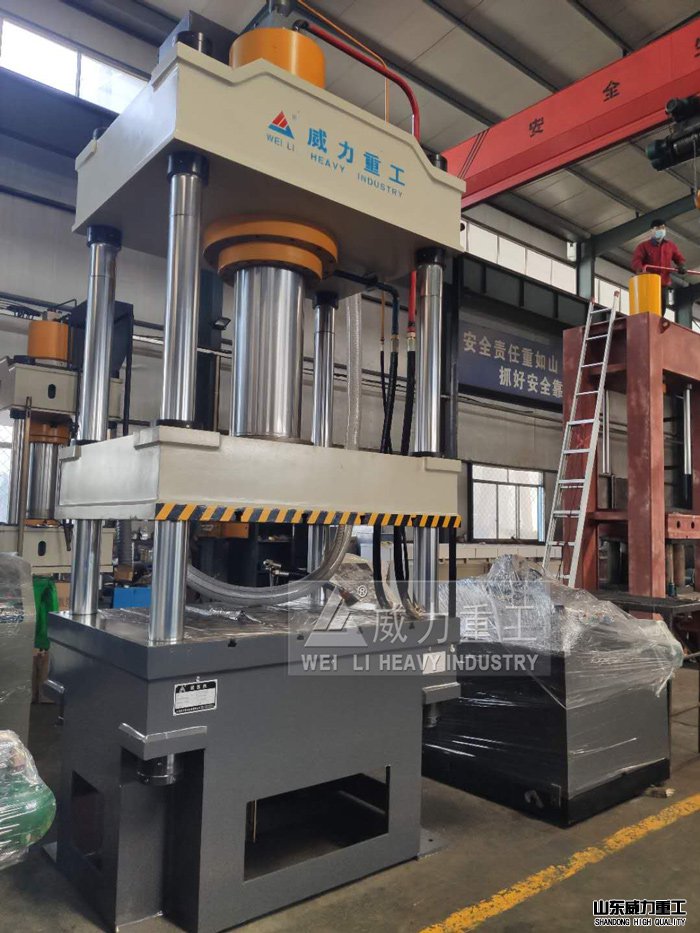

拉伸专用500吨四柱液压机

带液压垫500吨拉伸液压机的液压垫，包括压垫本体、立柱、加强板、底板和缓冲槽，液压垫本体的底面上对称设有活套，每个活套内设有底座，底座的下方设有用于支撑液压垫本体的立柱，立柱底端连接设置有底板，底座与活套之间设有用于检测压力的压力传感器，两活套之间通过加强板滑动连接，加强板的上面紧贴液压垫本体的底面。结构简单，这样当机器运行的过程中，升降板不断地下压，不断地对液压垫板本体施加压力时，弹簧会给加强板一个向上的推力，从而起到一定的缓冲作用，而且立柱内壁上的限位挡块在弹簧所承受的压力到达极限时，也会起到对加强板有一个向上的支撑力，从而可以保证弹簧和液压垫本体不会变形。

带液压垫500吨拉伸液压机技术参数：（仅供参考，实际参数根据客户要求定制）

技术参数	单位	YQ32-500A	YQ32-500B
公称压力 (KN)	kn	5000	5000
液体最大压力(Mpa)	mpa	28	28
滑块行程(Mm)	mm	600	600
最大开口尺寸(mm)	mm	1200	1200
立柱中心距(左右×前后)	mm	1400×900	1585×1115
工作台有效面积(左右×前后)	mm	1250×1160	1400×1400
工作台外形尺寸(左右×前后)	mm	1660×1160	1870×1400
工作台高度(mm)	mm	500	600
机器占地面积	mm	2850×1200	3700×1700
机器高度	mm	3350	4800
带充液阀高度	mm	3690	5200
电机(Kw)	kw	15	30

液压垫

液压垫

带液压垫四柱液压机结构特点：

1.1、液压机机身采用三梁四柱式结构，上梁、中间滑梁、工作台通过立柱和紧固螺母、调整螺母结合成一个固定机架，机架精度靠调节螺母调整，具有良好的强度、刚度和精度保持性。

1.2、上梁、工作台、滑块等大件为钢板焊接件，材料为优质钢材，经计算机优化设计满足强度和刚性方面的使用要求，采用二氧化碳气体保护焊和手工电弧焊焊接并进行回火处理，消除内应力，滑块下平面及工作台上平面加工有“T”型槽以固定模具。

1.3、油缸;主油缸在上滑梁沿中心线布置，油缸依靠缸体台肩及锁母紧固于上横梁孔内，主缸活塞杆下端用法兰与滑块紧固连接，油缸采用优质密封件。活塞杆采用优质碳素结构锻钢材料，活塞杆表面镀硬铬，耐磨损，寿命长，经久耐用。

1.4、立柱：材料为45#钢，经调质处理、表面淬火，硬度为HRC45-55，表面镀硬铬，增加耐磨性能，螺母材料为45#锻钢，与立柱上的螺纹相配，锁紧机身。

1.5、限位装置：位于主机机身右侧，无触点接近开关控制上下极限位置，调节上下限位开关即调节滑块上下运动位置。

本机有独立的液压动力机构，由泵、电机、阀集成块、油箱等组成，动力机构中包括油液过滤，液位显示等多种装置。液压控制系统的设计合理、安全、便于操作，采用先进的控制方式。

液压系统

2.2、带液压垫500吨拉伸液压机液压系统采用二通插装阀;具有体积小、机构紧凑、流阻小、流量大、动作灵敏、工作可靠、密封性能好、维修方便、使用寿命长等特点。

2.3、主油泵为YCYI4-IB柱塞泵，随着压力变化而变化。

2.4、油箱为钢板焊接件，焊后进行渗漏检测合格，油箱侧面开有清洗窗口。设有油标，采用封闭结构。

2.5、主要液压管路采用法兰连接，并设有布局合理的抗震管夹，以防止高压管道的震动和泄露，管道安装前进行酸洗和鈍化处理，以保证油液的清洁度。

2.6、压力表：本机使用抗震压力表，不易损坏。

2.7、压力安全：插装阀自身带有压力调整系统，压力超过设定值溢流回油，使系统始终保持在设定压力内，到达超压保护作用。

2.8、滤油器：油液通过滤油器过滤进入二通插装阀，进入A腔，更好的保持油液的清洁度。

2.9、冷却系统：采用水冷循环冷却装置。

如果您对本公司四柱液压机，框架式液压机，单臂液压机，龙门液压机，热锻液压机，拉伸液压机，粉末成型液压机等液压机型号感兴趣，请联系山东威力重工液压机销售部：0632-5680515 18306370978（同微信）获取更多技术参数以及报价。
