加工轴类专用2000吨卧式液压机产品介绍

责任编辑：[www.yeyaji8.com]人气：-发表时间：2021-11-20

加工轴类专用2000吨卧式液压机产品介绍

加工轴类专用2000吨卧式液压机适用于火车、地铁轮对冲压和电机转子装配，能很好地适应现有轮对和制动盘的装配操作。我公司具有成熟的设备制造技术和经验，并能提供装配过程，加工轴类专用2000吨卧式液压机采用自动控制技术和测量技术，使两个车轮和制动盘不分别转动，无需转动两次头即可完成自动化，同时按压压轮两侧。

加工轴类专用2000吨卧式液压机，包括液压机，所述液压机的内部上下两端分别固接有液压杆和工作台，所述工作台的上表面前后两侧分别固接有第一挡板和第二挡板，所述第一挡板的外壁滑动连接有滑杆，所述滑杆的外壁一端固接有挡杆，所述滑杆的外壁套接有压缩弹簧.该汽车桥壳轴类零件用液压机，通过在工作台的上方进行卡接第一挡板和第二挡板，有效的方便于随时对其进行拆卸，同时通过转动螺杆带动顶板进行移动，配合拉动滑杆对压缩弹簧进行挤压，有效的可以对工件进行固定，加大了对工件加工时候的稳定性，而且该结构简洁，操作简单，大大的加强了加工轴类专用2000吨卧式液压机的使用效率，且满足了用户的使用需求.

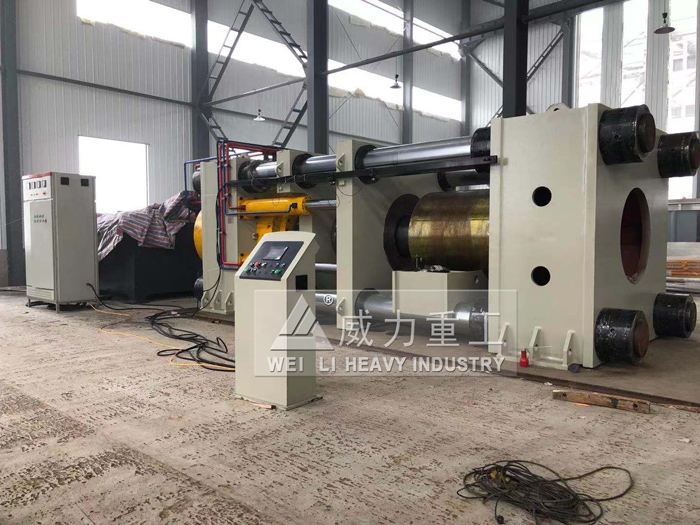

2000吨卧式液压机生产厂家

2000吨卧式液压机生产厂家

加工轴类专用2000吨卧式液压机设备结构：

加工轴类专用2000吨卧式液压机由前固定梁装置、活动梁装置、后支架、支柱、底座、伺服支撑装置、主油缸装置、液压系统、电子控制系统、工装等组成。

3.1、主机部分

主机部分由前固定梁、后支架和活动梁由两根立柱支撑和固定组成。

1、主动梁和后支撑U侧开口侧，为了便于轴承、套筒、轮子、轴的压紧和拆卸，其U开口尺寸根据工件的尺寸满足最小尺寸要求;通过不同直径的组合，实现了各种轴、齿轮、轴套、轴箱和特殊零件的压力和拆卸;采用优质钢板焊接，使整体应力消除后退火，确保耐久性和稳定性;

2、立柱设计成长圆柱形，下面的部分用等距环形槽加工;活动梁由行星摆线减速器驱动，根据轴类零件压力载荷的要求，可移动梁在两导轨的基础上移动;活动梁的右侧装有液压自动剪刀式夹持机构，在环槽中使用铁卡，定位、承压和拆卸压力，以满足不同长度工件的压拆作业;

3、前固定梁装有工作油缸，油缸内的活塞由油压驱动，活塞位移由位移传感器检测，并可在工业计算机上显示，活塞运动的距离也可用指针的刻度来表示;在导轴上，活塞的极限位置和回行程由两个行程开关控制，活塞杆的前端装有特殊设计的延长块机构，加长块可以根据直径的大小进行伸缩调节;

4、加工轴类专用2000吨卧式液压机底座上安装两个伺服支架，以支撑各种车轮和车轴，支撑托架由托架体、行走轮、手动螺杆螺母提升装置和V块组成，车轮轴由两组V型支撑架支撑;在加载之前，主轴中心线和主缸活塞杆中心线的校正是同心的。装载时，两组托架随车轮轴线移动，方便经济;

5、固定梁和后支架是铸钢和钢板焊接结构，底盘是钢板和钢焊接结构，消除了内应力的退火处理，并给出了退火曲线;

6、油缸由缸体、柱塞杆、密封元件和导向机构组成。

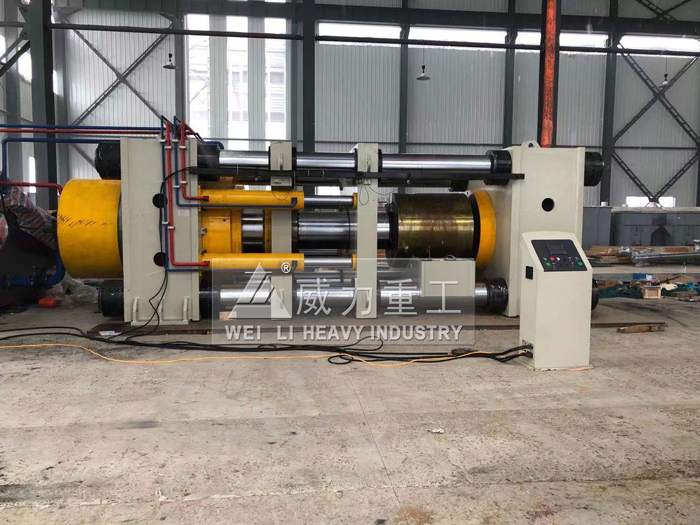

加工轴类专用四柱液压机

加工轴类专用四柱液压机

3.2、液压系统

加工轴类专用2000吨卧式液压机液压系统由油箱、油泵电机、油泵、集成块、液压阀、压力传感器、压力表、过滤器、管道等组成，所有的液压元件都安装在油箱上。

1、液压系统由电机驱动高压泵产生能量，驱动液压机实现快进、快退等功能;

2、为了适应各种轴类零件的不同安装和拆卸力，该系统具有压力传感器和压力调节阀，并通过调速阀调节压紧速度;

3、加工轴类专用2000吨卧式液压机液压系统和电控系统的联合控制，可保证各部件的压装和拆卸，安装在油站上的压力传感器实时检测轮轴的加载力，并在工业计算机上显示出来，可进行实时监控;

4、液压系统的输入输出端口均配有相应的检测点，便于维护和故障检测，该过滤器配备有自动报警和故障排除的发送装置，该系统设计充分考虑了效率和能量;

5、油箱和油缸采用优质无缝钢管在一起，根据轴类专用液压机的安装位置进行相应调整;

6、液压泵站按GB366-863《液压系统通用技术条件》生产。

山东威力重工致力于专业液压机制造，为您提供高品质的四柱液压机、单柱液压机、伺服液压机、油压机等，拥有10余项专利，120多个规格的液压机，采购请电话咨询：0632-5680515 18306370978（同微信）

本文由液压机厂家整理，转载请注明来自：www.yeyaji8.com

此文关键字：加工轴类专用2000吨卧式液压机产品介绍
