升级改造机型锚杆托盘液压机及生产线

责任编辑:[www.yeyaji8.com]人气:-发表时间:2022-06-07
升级改造机型锚杆托盘液压机及生产线

山东威力重工生产的锚杆托盘生产线,全自动的加工模式,采用四柱液压机,配合模具,自动送料装置等完成自动化操作。锚杆托盘冲压成型机,本液压机用于锚杆托盘、钢带、锚索杆等压制成型,冲压冲孔一次成型,速度快产量多,升级改造机型锚杆托盘液压机PLC编程控制,液晶触摸显示屏可设置压力、行程、开口等,槽 使用方便,操作简单。

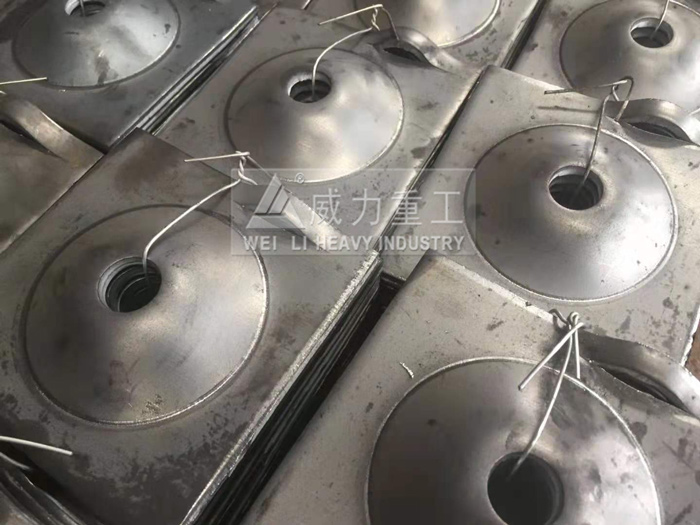

四柱液压机压制锚杆托盘成品
四柱液压机压制锚杆托盘成品

锚杆托盘液压机冲压一次成型,包括裁断、冲孔、拉伸、压型等,还可以配套自动上料和自动出料设备。本公司生产的锚杆托盘液压机以及生产线,经过多次升级改造,提高了加工效率以及加工密度,大大提高了锚杆托盘成品率。本公司生产的锚杆托盘液压机以及生产线拥有多项技术专利,应用在锚杆托盘生产线的专利有:冲剪一体锚杆托盘模具,交替送料装置等。

锚杆托盘液压机结构特点:

1、计算机优化结构设计,三梁四柱式结构,简单、经济、实用。
2、油压控制采用插装阀集成系统,动作安全、可靠,使用寿命长,油压冲击小,连接管路与发兰式连接减少了泄漏点。
 3、独立的电气控制系统,工作可靠,动作直观,维修方面。
4、500吨矿用锚杆托盘液压机采用按钮集中控制,具有调整、手动和半自动三种操作方式。
5、通过操作面板选择,可实现定程、定压二种成型工艺,并具有保压延时等。
 6、滑块的工作压力,空载快递下行和慢速工作的行程范围均可根据工艺需要进行调整。

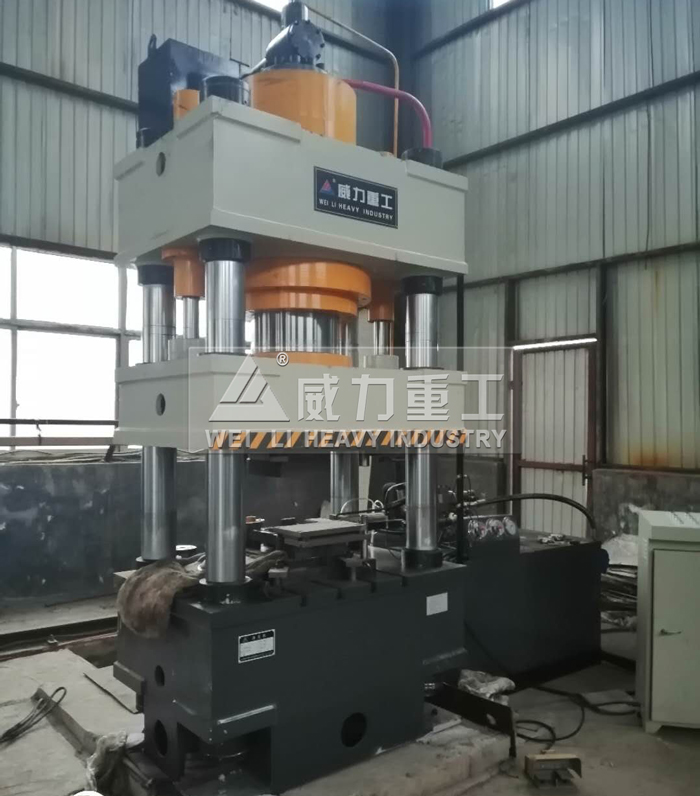

锚杆托盘液压机
锚杆托盘液压机

锚杆托盘模具:

锚托盘一次成型模具,属于锚托盘加工技术领域。该锚托盘一次成型模具包括支撑组件、成型组件和切料组件,支撑组件包括第一支撑板、升降件和第二支撑板,升降件安装于第一支撑板的上部,第二支撑板安装于升降件的输出端,成型组件包括凹模、凸模、第一定位销和第二定位销,凹模邻近第一支撑板的侧部开设有第一缺口,凹模邻近第二支撑板的侧部开设有第二缺口,切料组件包括壳体、驱动件、切刀和压料件,壳体临近凹模的侧部开设有第三缺口。本实用新型通过第一缺口和第一定位销的配合,方便凹模的拆下,通过第二缺口和第二定位销的配合,方便凸模的拆下,通过第三缺口方便切刀的拆下。

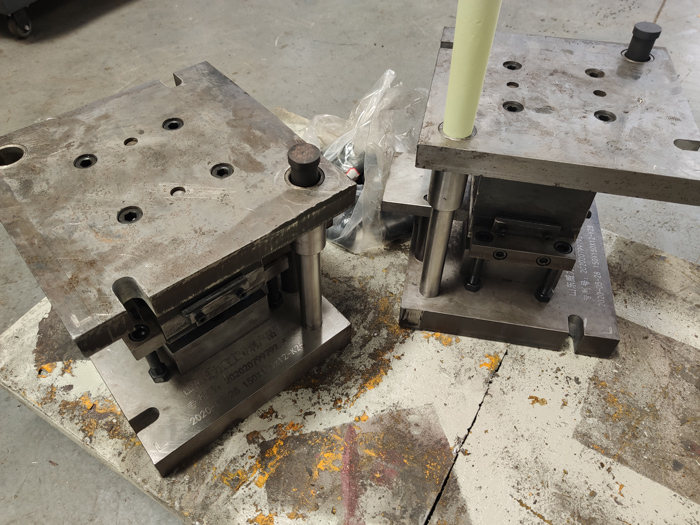

锚杆托盘模具展示
锚杆托盘模具展示


四柱液压机交替送料装置:

四柱液压机交替进料装置,包括设备主体,所述设备主体内部固定连接有左侧驱动电机,且左侧驱动电机顶部固定连接有连接导线,所述左侧驱动电机右侧设置有微型处理器,且微型处理器右侧设置有右侧驱动电机,所述代加工物料顶部设置有运料板,其运料板底部固定连接有运料滚轮,且运料滚轮底部设置有滚轮槽,所述微型处理器接收端采用电性连接方式与红外线感应模块相连接,且微型处理器输出端采用电性连接方式与伸缩电机控制模块相连接。该四柱液压机交替进料装置左右各设置有运输传送装置,这样可以进行交替送料,且该装置时通过电机驱动的传输带运送,这样节省了人力,且在输送时可以避免工作人员收到伤害。

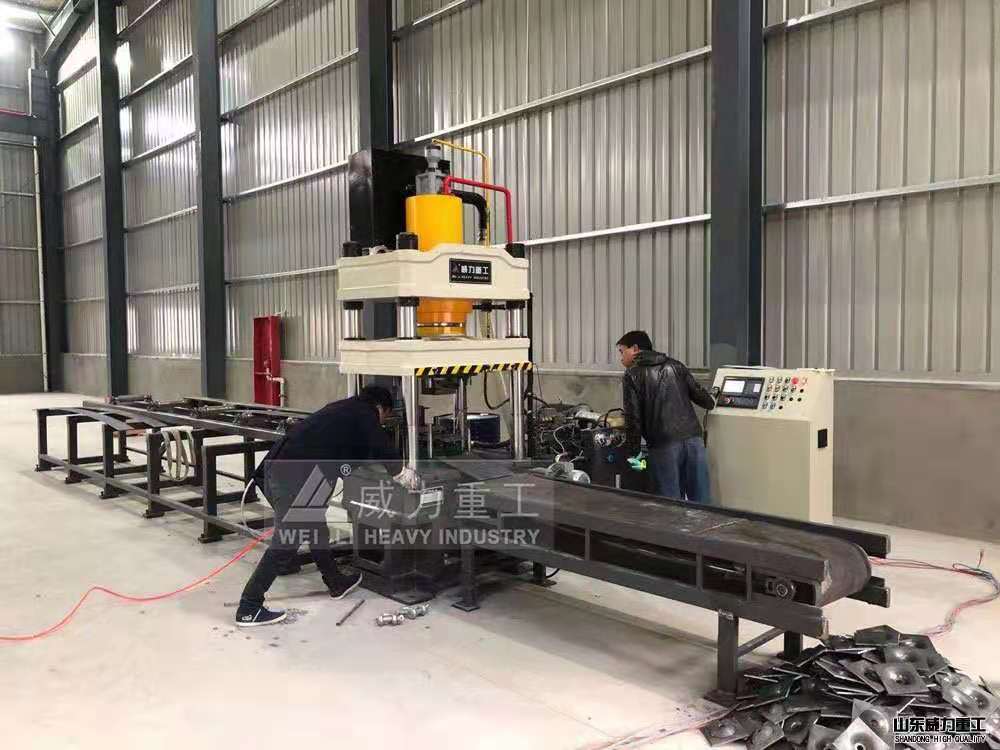

锚杆托盘整体送料装置
锚杆托盘整体送料装置

山东威力重工锚杆托盘液压机生产线,型号齐全,采购本公司液压机请电话咨询:18306370978(同微信)

本文由液压机厂家整理,转载请注明来自:www.yeyaji8.com
