山东威力重工500吨框架液压机客户生产实景拍摄
热锻成型液压机也叫热模锻液压机或者热镦机,山东威力重工按需定做各种吨位热锻液压机。本机是为用户设计、制造的框架式热锻成型液压机,同时还适用于金属板件的拉伸、弯曲、成型等工艺。机器允许工作环境温度:5~40℃;动力电采用380V三相四线制,电压波动范围380V±10%。

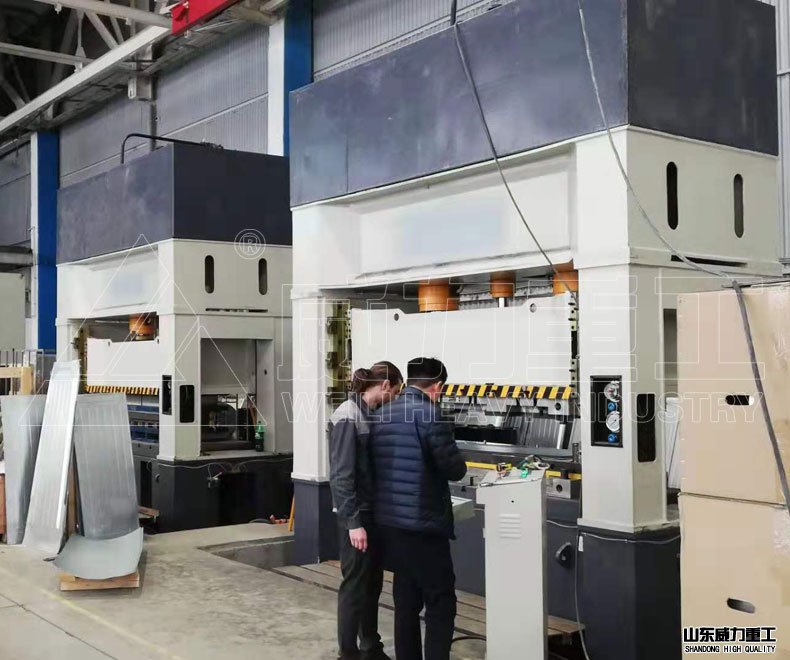

图示为泰安客户500吨热锻框架式液压机使用现场!欢迎广大客户来我公司参观、考察、和选购!
性能特点:
◎机身采用计算机优化设计,为全钢板焊接框架式结构,精度保持性好。机器抗偏载能力强!
◎液压控制采用插装阀集成系统,工作可靠、流量大、內泄小、使用寿命长、系统高度集成,减少了连接管路与泄漏点。
◎采用按钮集中控制,具有调整、手动和半自动(定程单次和定压单次)三种操作方式。
◎四角八面导轨,导向精度高,抗偏载能力强,并采用集中润滑。
◎滑块运动速度快,工作效率高。
◎滑块工作压力、空载快速下行和慢速工进的行程范围均可根据工艺需要进行调整。
500吨框架式液压机技术参数:【可按客户要求加工定制,如液压机的台面大小、行程长短、开口高低、工作压力、运行速度、自动上下料、自动/半自动等。量身打造优质液压机设备,满足客户生产工艺需求】
型号规格 |
项目 |
YW34-315 |
YW34-500 |
YW34-630 |
YW34-800 |
YW34-1000 |
YW34-1250 |
YW34-1600 |
YW34-2000 |
YW34-2500 |
YW34-3000 |
YW34-4000 |
YW34-5000 |
YW34-6000 |
公称力 |
KN |
3150 |
5000 |
6300 |
8000 |
10000 |
12500 |
16000 |
20000 |
25000 |
30000 |
40000 |
50000 |
60000 |
顶出力 |
KN |
400 |
-- |
1000 |
1000 |
1000 |
2000 |
-- |
-- |
-- |
200 |
2000 |
2000 |
-- |
滑块行程 |
mm |
800 |
900 |
900 |
900 |
900 |
900 |
900 |
900 |
1200 |
2500 |
1800 |
2000 |
2000 |
顶出行程 |
mm |
250 |
-- |
350 |
350 |
350 |
300 |
-- |
-- |
-- |
350 |
350 |
350 |
-- |
开口高度 |
mm |
1200 |
1500 |
1500 |
1500 |
1500 |
1500 |
1800 |
1800 |
2500 |
3500 |
3400 |
3600 |
4000 |
滑块速度 |
空程 |
mm/s |
150 |
180 |
200 |
200 |
250 |
150 |
200 |
150 |
150 |
200 |
200 |
150 |
150 |
工作 |
mm/s |
8-15 |
8-16 |
8-16 |
8-19 |
8-20 |
8-20 |
8-16 |
8-16 |
5-12 |
5-10 |
6-15 |
5-12 |
6-12 |
回程 |
mm/s |
140 |
160 |
150 |
170 |
200 |
200 |
160 |
100 |
120 |
150 |
150 |
120 |
120 |
顶出速度 |
上升 |
mm/s |
100 |
-- |
80 |
100 |
80 |
80 |
-- |
-- |
-- |
100 |
100 |
100 |
-- |
退回 |
mm/s |
150 |
-- |
220 |
240 |
220 |
220 |
-- |
-- |
-- |
200 |
200 |
200 |
-- |
工作台尺寸 |
左右 |
mm |
1500 |
2200 |
1800 |
2200 |
2000 |
1800 |
2000 |
3000 |
2800 |
4000 |
4000 |
4000 |
5000 |
前后 |
mm |
1200 |
1500 |
1400 |
1500 |
1400 |
1600 |
1800 |
2200 |
2400 |
3000 |
3000 |
3000 |
4000 |
电动机功率 |
KW |
22 |
45 |
46 |
70 |
91 |
125 |
128 |
180 |
160 |
150 |
356 |
350 |
400 |

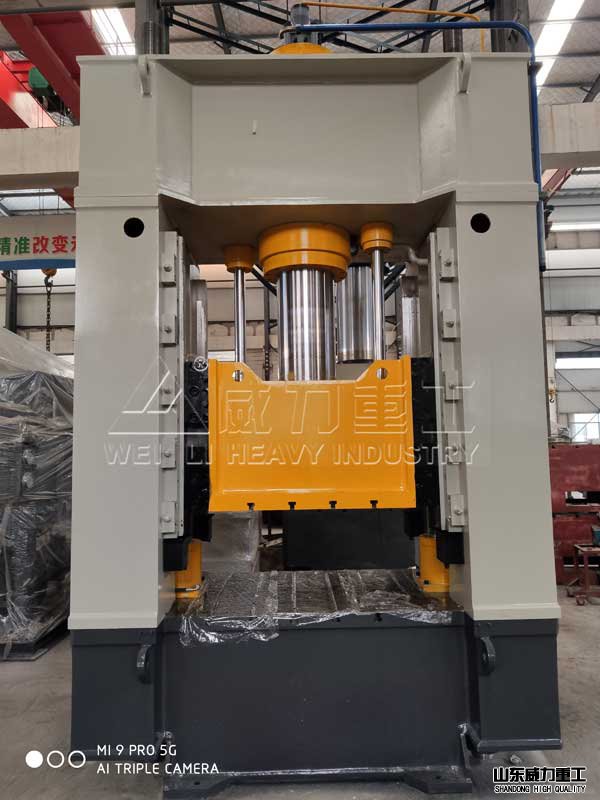

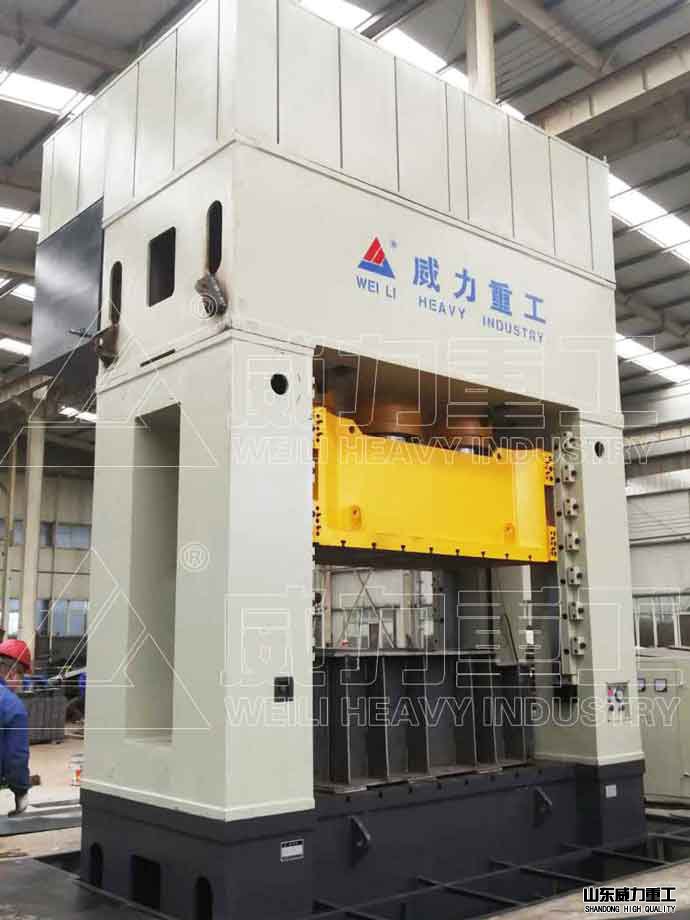

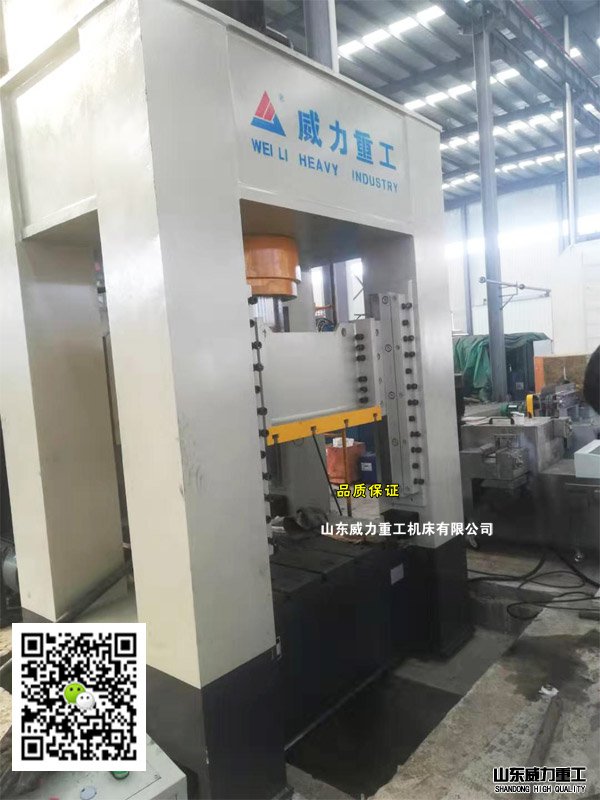

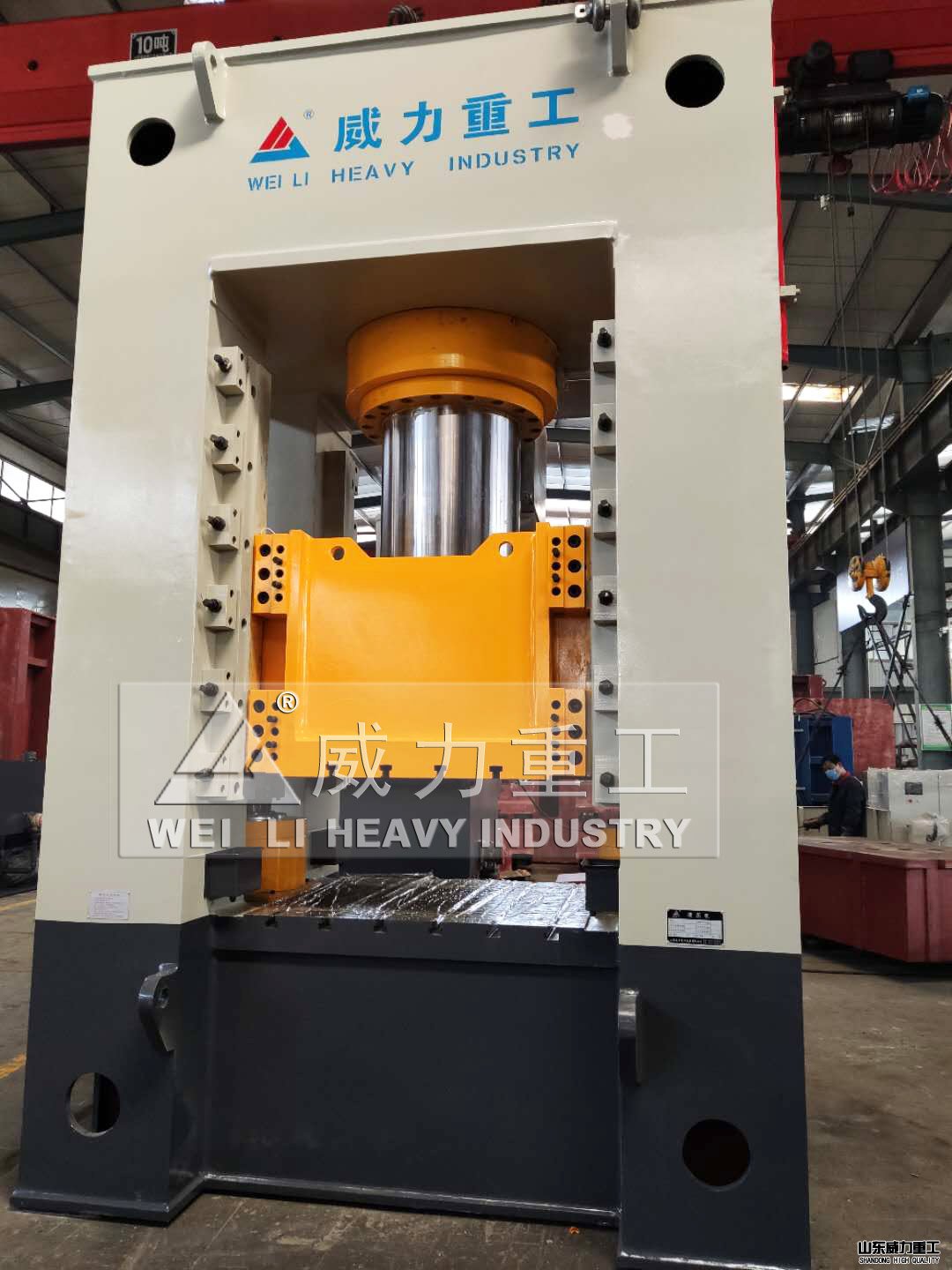

500吨框架式液压机图展示【好品质,看的见】
※主机
主要由机身、滑块、附加工作台、油缸等组成。其中机身整体框架;机身四周立柱上布置了四角八面导轨作为滑块的导向,导轨导向面积大,抗偏载能力强,精度保持性好;主工作油缸均布在机身下横梁内。整机的设计全部采用计算机优化设计,机床的强度高、刚度好,外形美观。主要结构件均采用钢板焊接结构,焊后经去应力处理;焊缝经打磨无焊渣和流疤现象;再经抛丸处理;主要结构件经五面体龙门加工中心、数控落地铣镗床等先进设备进行精加工,保证了整体机身外观平整美观、精度高、刚性好。
1.1机身
机身下部装有主油缸。
1.2滑块
滑块置于机身中间,其下平面与主油缸联接。滑块采用可调整体式四角八面导轨作为滑块的导向,导轨导板采用耐磨材料,导向面积大、间隙小,抗偏载能力强,耐磨性能好,使用寿命长以及更换方便;调整精度高、刚性好,精度调整后保持性好。滑块上平面设有T型槽。
1.4各部油缸
主缸为独缸结构,此结构可以使上横梁和滑块的受力均匀、变形小,滑块运行时更加平稳。可适应各种形状零件的加工。主缸缸体通过法兰与上横梁连接,活(柱)塞杆与滑块连接。
活(柱)塞杆采用45#锻钢,经退火处理后粗加工、精加工、精磨而成,精度高,耐磨性好;活(柱)塞杆表面中频淬火处理。
主油缸主密封均采用进口材料密封元件,密封可靠,使用寿命长。
※液压系统
1、液压系统采用先进的插装阀集成系统,油箱和液压系统为下置式,放在主机右侧边,主机与系统之间采用高压软管连接。油泵电机组和液压控制阀块在油箱上有序排列。配有独立的油液过滤装置,并可实现油位的显示,油温的控制和滤油器堵塞显示、报警。
2、液压管路系统密封可靠,液压系统低压大通径管道有柔性接头隔震,通经20以上的管路连接方式优先采用法兰连接,管路布置整齐,并采用抗震管夹和耐震压力表,管路及油箱内部均进行良好的除锈保洁处理。
※框架式热锻压力机工艺特点:
1、严谨的工艺设计,保证高的能源利用率;
2、低噪音、结构紧凑、杜绝渗漏;
3、主要的元件为国际知名品牌,安全稳定的系统回路;
4、动力强悍,适应高的工作频率;
5、所有元件保证良好的互换性,保证机床高的开机率。
500吨框架式液压机同时适用于各种压制、成型工艺需求:
▶航空航天领域:导弹发射舱、导弹机翼、高性能雷达罩、飞机螺旋桨叶片、飞机推进器转向风门、直升机传动轴等;
▶汽车行业:汽车底盘保护板、车体面板、前挡泥板、卡车用导风板、车身板和壳体、保险扛、货运面包车车顶、离合器和齿轮箱壳体、底盘横梁构件、前底盘和后底盘部份、小型卡车车箱、矿车整体底盘、车体构架等;
▶建材行业:各种杆和柱、玻璃钢门和门框架、现场增强柱、配电箱和门、窨井盖、玻璃钢管道联接件、三通、法兰、阀板、指示牌等;
▶工业和商业领域:冷却塔风扇叶片、压缩机盖、耐腐蚀设备、传动轴、静电过滤器、地板、飞轮及其他组件、齿轮箱、检查口混合器叶片、保护头盔、RTM设备箱、太阳能反射器、玻璃钢中央空调连接件等;
▶电工电器:绝缘子、避雷器、电表箱、高压开关壳体、绝缘板、印刷线路板、氟塑制品和密封件等;
▶其他领域:玻璃钢水箱、舱盖、高速公路、桥梁护栏、座椅、浴缸、洗面盆、整体浴缸、滑板、冲浪板、划艇麾托艇等。

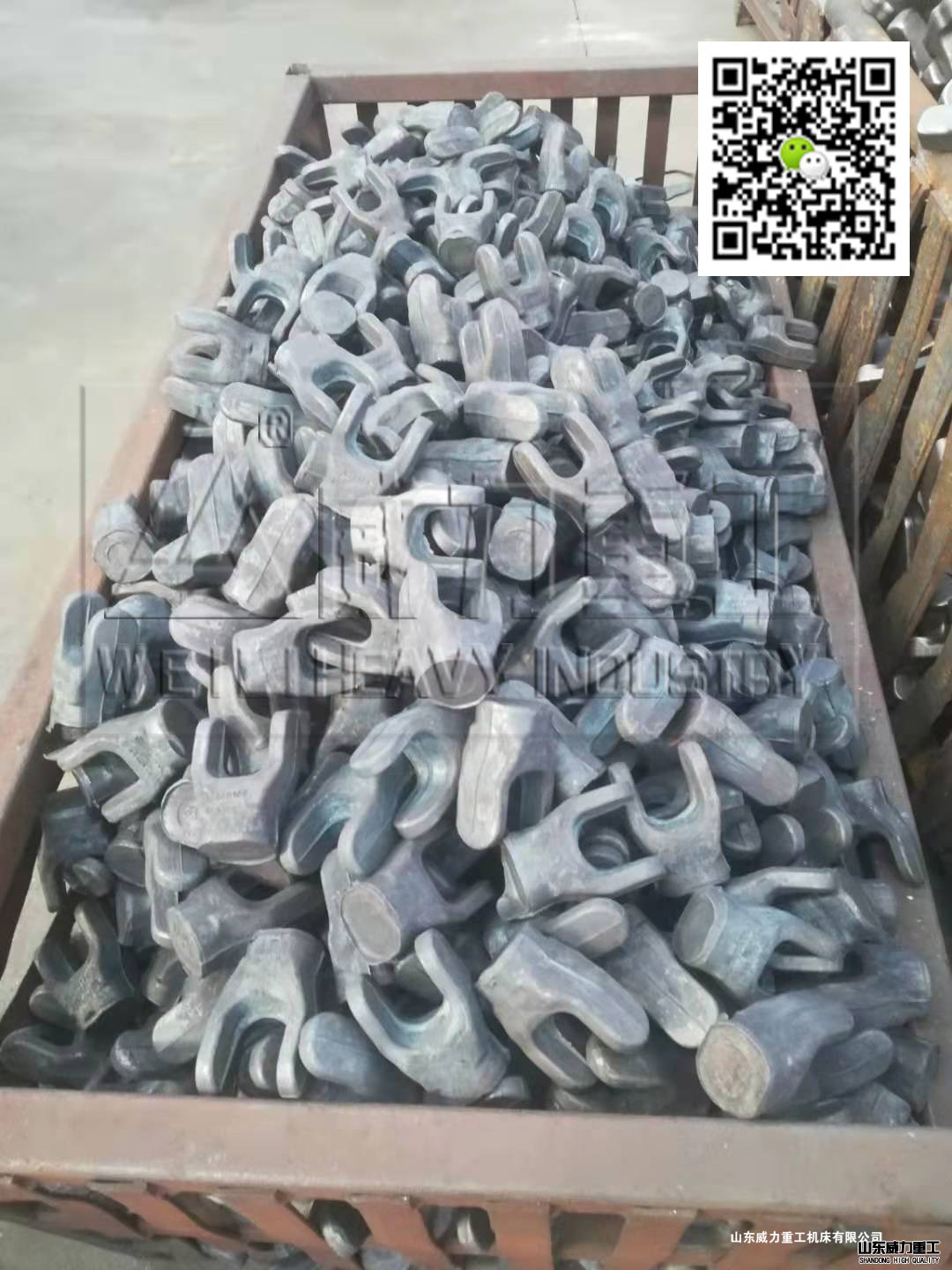

500吨框架液压机热锻产品照片:
电器控制系统:
1、电器柜装有空气开关、继电器等电器。
2、对压机的各种信号,限位与压力动作实现程序联锁。
3、设有集中控制面板,面板上布置有必要的操作按钮和选择开关。
压机操作方式:
1、压机设有点动、半自动操作方式。
2、行程可进行调整。
3、操作面板上的按钮除完成压机的全部动作外,还有“急停”按钮。
安全保护:
设置急停按钮,按下急停按钮,压机立即停止。
设置工作环境:
1、电源:三相380V(+5%),50HZ.
2、工作环境温度:0~40℃.
顾客至上
公司生产液压机油压机等产品。其中主打产品100T-5000T液压机在国内已经广为人知,客户遍及全国各地,并有部分出口。
【500吨框架式液压机保养及维护】
1.工作用油推荐采用32号、46号抗磨液压油,使用油温在15~60摄氏度范围内。
2.油液进行严格过滤后才允许加入油箱。
3.工作油液每一年更换一次,其中立刻次更换时间不应超过三个月;
4.滑块应经常注润滑油,立柱外表露面应经常保持清洁,每次工作前应先喷注机油。
5.在公称压力500T下集中载荷很大允许偏心40mm。偏心过大易使立柱拉伤或出现其它不良现象。
6.每半年校正检查一次压力表;
7.机器较长期停用,应将各加部位表面擦洗干净并涂以防锈油。
【500吨框架式液压机安全操作事项】
1.不了解500吨液压机结构性能或操作程序者不应擅自开动机器;
2.机器在工作过程中,不应进行检修和调整模具;
3.当机器发现严重漏油或其它异常(如动作不可靠、噪声大、振动等)时应停车分析原因,设法排除,不得带病投入生产:
4.不得超载或超过很大偏心距使用:
5.严禁超过滑块的很大行程,模具闭合高度很小不得小于600mm。
6.电气设备接地必须牢固可靠:
7.每天工作结束:将滑块放至很下位置。
【500吨框架式液压机售后服务】
自本厂出售产品因质量问题均享受三包政策,(人为操作或外力造成损伤、破坏不在保修范围内)一年免费维修,终身成本维修。电器部分保修期六个月,机械部分保壹年。附件不在保修范围内。
