伺服500吨锚杆托盘液压机（框架式压力机）

产品分类： 500吨液压机

产品简介：山东威力重工在生产锚杆托盘生产线，拥有多项技术专利，目前研发新型框架式液压机用于锚杆托盘全自动冲压剪切成型，一次成型，根据对自动化要求的不同，配置锚杆托盘模具，自

订购热线：18306370978

山东威力重工在生产锚杆托盘生产线，拥有多项技术专利，目前研发新型框架式液压机用于锚杆托盘全自动冲压剪切成型，一次成型，根据对自动化要求的不同，配置锚杆托盘模具，自动上下料装置，自动抓料，自动码垛装置等。冲压锚杆托盘专用500吨框架式液压机加工冲压锚杆托盘，工作效率高，一分钟可出10块锚杆托盘冲压件。

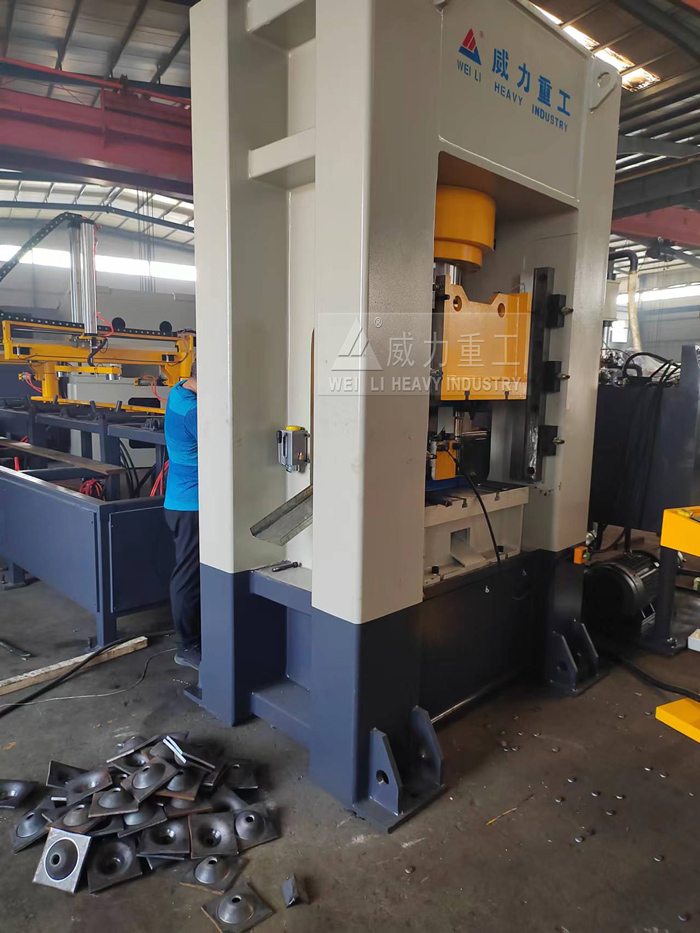

冲压锚杆托盘液压机

冲压锚杆托盘框架式液压机

本公司伺服500吨锚杆托盘液压机（框架式压力机）厂家设计生产有200吨、315吨、400吨、630吨、800吨、1000吨锚杆托盘液压机等设备，可按客户需求搭配自动化生产线。一般公司都会为客户推荐优质的方案，既省钱又能提高效率。在公司生产的锚杆托盘生产线设备中，离不开锚杆托盘模具，模具根据工艺的改革，分为两种，一种是普通压型、冲孔的，一种是带有剪切功能、冲孔、压型等。

锚杆托盘自动化生产线，整个过程无需人工操作，由自动送料机直接抓取剪切好的长条板，送至伺服500吨锚杆托盘液压机（框架式压力机）模具上，四柱液压机一次下压过程中完成剪切、冲孔、压型，推料杆将压制好的托盘推出即可。四柱液压机压制锚杆托盘操作简单，锚杆托盘液压机-全自动冲剪压型成型设备效率高、安全系数高、节约人力成本。

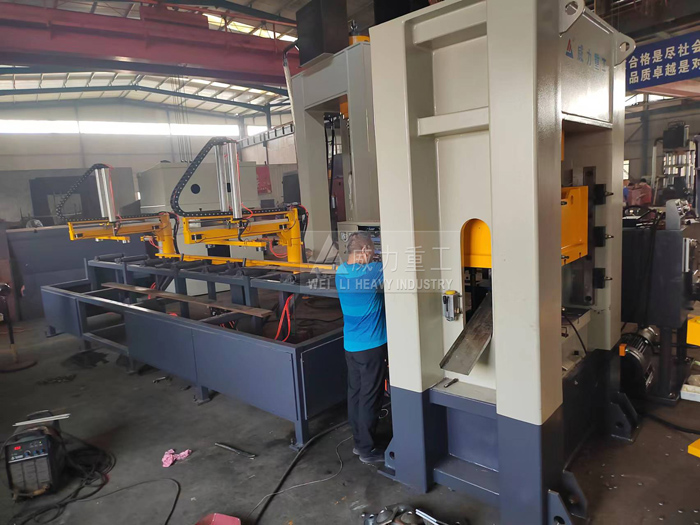

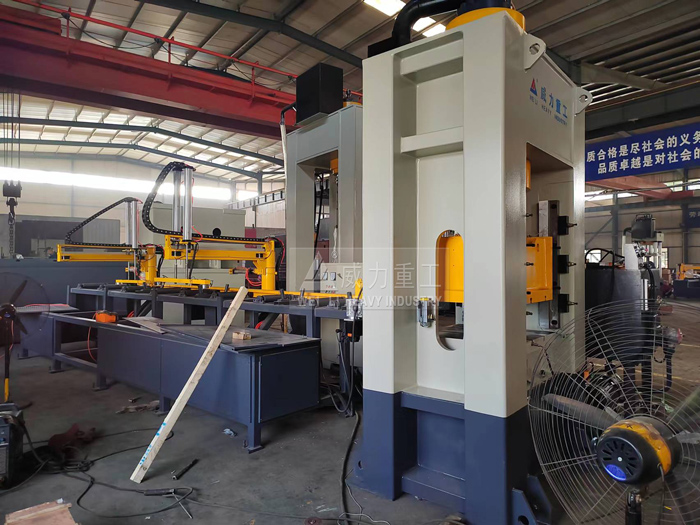

锚杆托盘生产线

升级机型500吨锚杆托盘液压机（框架式压力机）优势：

1、框架式结构刚性好，精度高，抗偏载能力强；

2、液压控制系统采用插装式集成系统，动作可靠，使用寿命长，液压冲击小，减小了连结管路与泄漏点；

3、伺服500吨锚杆托盘液压机（框架式压力机）采用进口PLC控制的电气系统，结构紧凑，工作灵敏可靠，使用维修方便。

4、具有调整、手动、半自动三种操作方式和定程，定压两种成型工艺规范。

5、底梁内配有液压垫，通过操作面板选择，液压垫可以实现有顶出、无顶出和液压垫压边三种工作循环。

6、滑块高，与导轨接触面大，抗偏载能力强；

7、精度高，重复定位精度和平行精度高；

8、配备安全锁紧装置，一键锁止，安全便捷，四根立柱外侧都配有急停按钮；

9、伺服500吨锚杆托盘液压机（框架式压力机）液压泵站配备液压油滤清装置，可长久保持液压油的清洁，使阀路运行更稳定；

10、导轨配备全自动润滑装置，润滑油的收集、过滤、注入自动循环，润滑更高效；导轨摩擦面经过高频淬火，表面硬度和强度大大加强，寿命更长。

11、采用X型45度斜面导轨，间隙可调、刚性好，可有效的消除机器热膨胀对导轨间隙的影响；

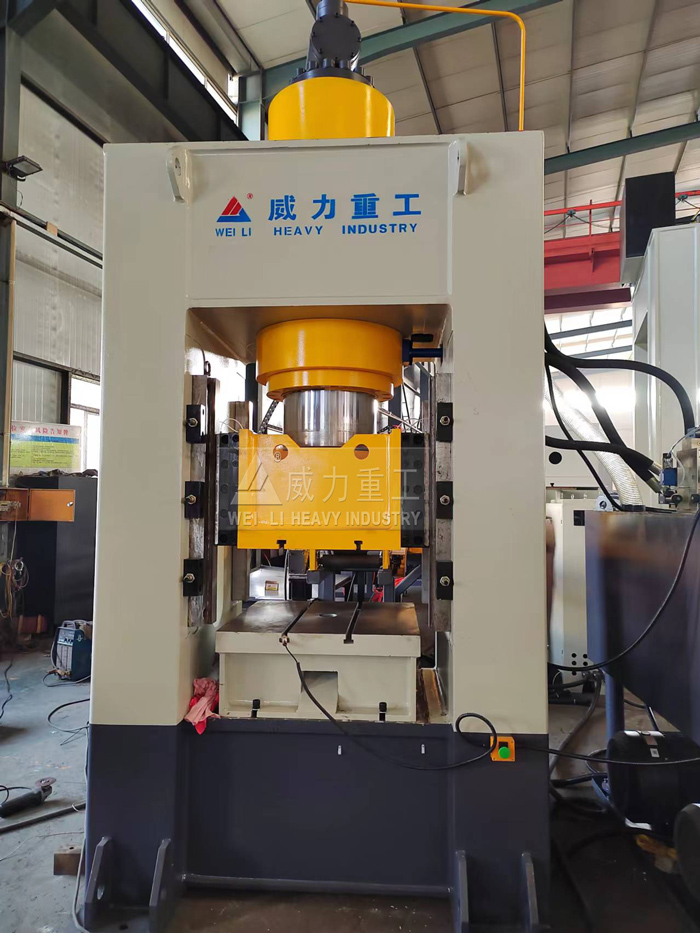

快速锚杆托盘专用液压机

锚杆托盘液压机试机车间

锚杆托盘液压机试机车间

液压机厂家山东威力重工可按客户要求加工定制，如液压机的台面大小、行程长短、开口高低、工作压力、运行速度、自动上下料、自动/半自动等。量身打造优质液压机设备，满足客户生产工艺需求。

山东威力重工锚杆托盘生产线专利技术：

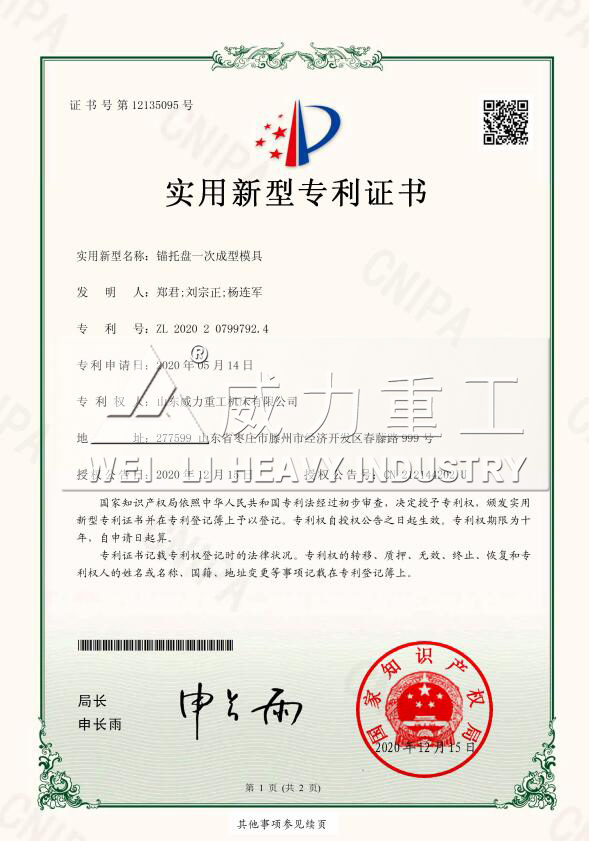

专利名称锚托盘一次成型模具

申请号 2020207997924

公布/公告号 CN212144202U

锚托盘一次成型模具，属于锚托盘加工技术领域。该锚托盘一次成型模具包括支撑组件、成型组件和切料组件，支撑组件包括第一支撑板、升降件和第二支撑板，升降件安装于第一支撑板的上部，第二支撑板安装于升降件的输出端，成型组件包括凹模、凸模、第一定位销和第二定位销，凹模邻近第一支撑板的侧部开设有第一缺口，凹模邻近第二支撑板的侧部开设有第二缺口，切料组件包括壳体、驱动件、切刀和压料件，壳体临近凹模的侧部开设有第三缺口。本实用新型通过第一缺口和第一定位销的配合，方便凹模的拆下，通过第二缺口和第二定位销的配合，方便凸模的拆下，通过第三缺口方便切刀的拆下。

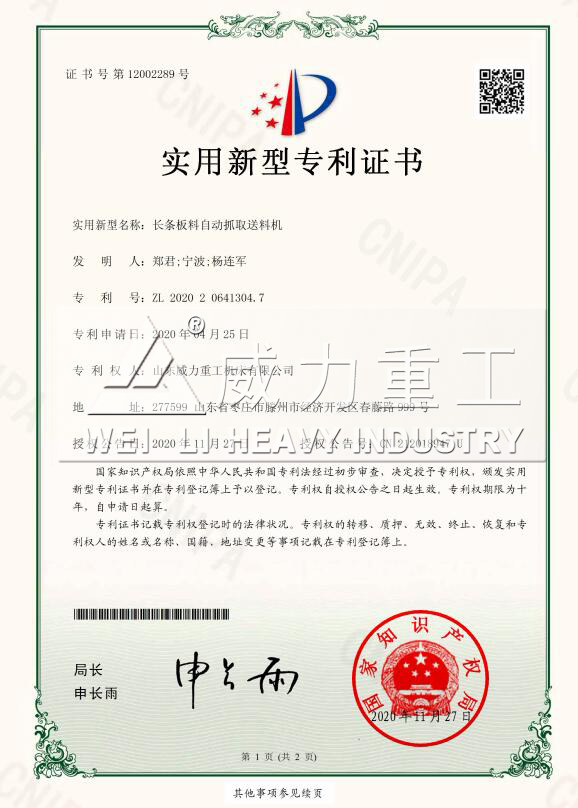

专利名称长条板料自动抓取送料机

申请号 2020206413047

公布/公告号 CN212018947U

长条板料自动抓取送料机，属于送料设备技术领域。该长条板料自动抓取送料机包括支撑组件、送料组件、抓取组件和校正组件。所述支撑组件包括支架和支撑柱，所述支撑柱固定在所述支架的下表面，使用时，第二伺服电机输出轴的转动带动电磁铁横向移动，第一气缸的活塞杆带动电磁铁向上或向下移动，启动电磁铁，电磁铁把钢板原料吸附住，当钢板原料出现偏移时，第二气缸的活塞杆带动第二圆柱旋转，即可实现钢板原料和驱动轮相互平行，钢板原料在第二伺服电机、第二气缸、电磁铁和第一气缸的共同作用下被平行的放置到驱动轮上，钢板原料被驱动轮向前传动，有效的减少了人力，增加了工作效率。

锚杆托盘交替送料专利
