![下顶式800吨四柱液压机(特殊机型定制) 下顶式800吨四柱液压机(特殊机型定制)](/uploads/220329/1-220329112UD06.jpg)
山东威力重工是一家专业液压机定制生产厂家,定制各种复杂机型,本文介绍的是客户定制的800吨下顶缸液压机,属于特殊机型的一种,用于特殊工件的加工生产。山东威力重工设计生产这种下顶式四柱液压机设备经验丰富,可以根据客户需求按需定制。山东威力重工生产液压机型号齐全,有三梁四柱液压机、二梁四柱液压机、四柱四梁液压机、龙门式液压机、框架式液压机、拉伸液压机,也可以根据用户需求定制液压机自动化上下料专机。
![800吨四柱液压机厂家](/uploads/allimg/220329/1-22032911050EB.jpg)

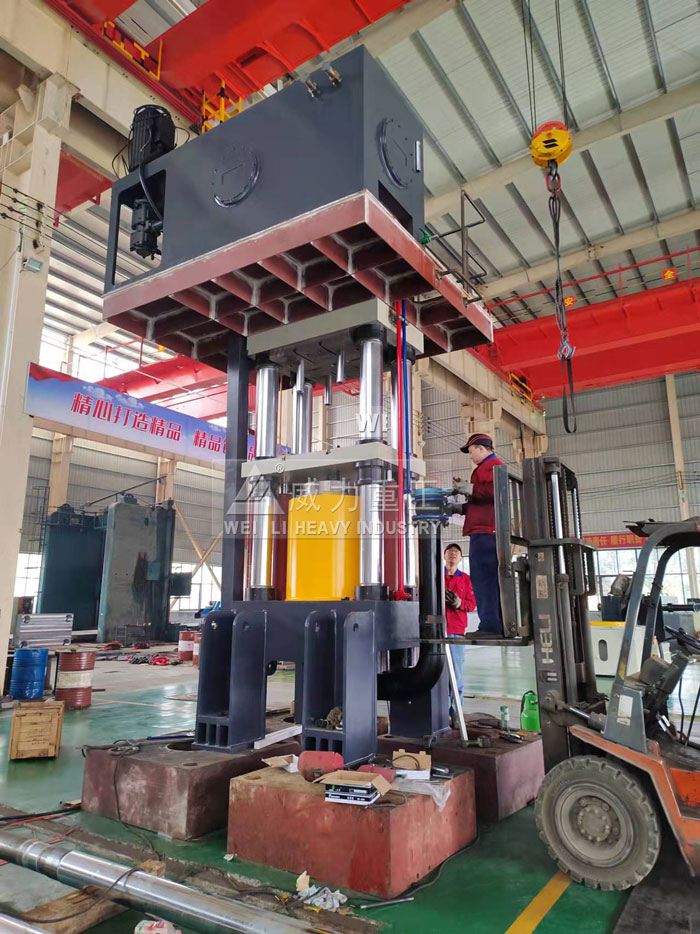

800吨四柱液压机厂家
![下顶式800吨四柱液压机定制](/uploads/allimg/220329/1-2203291105204R.jpg)

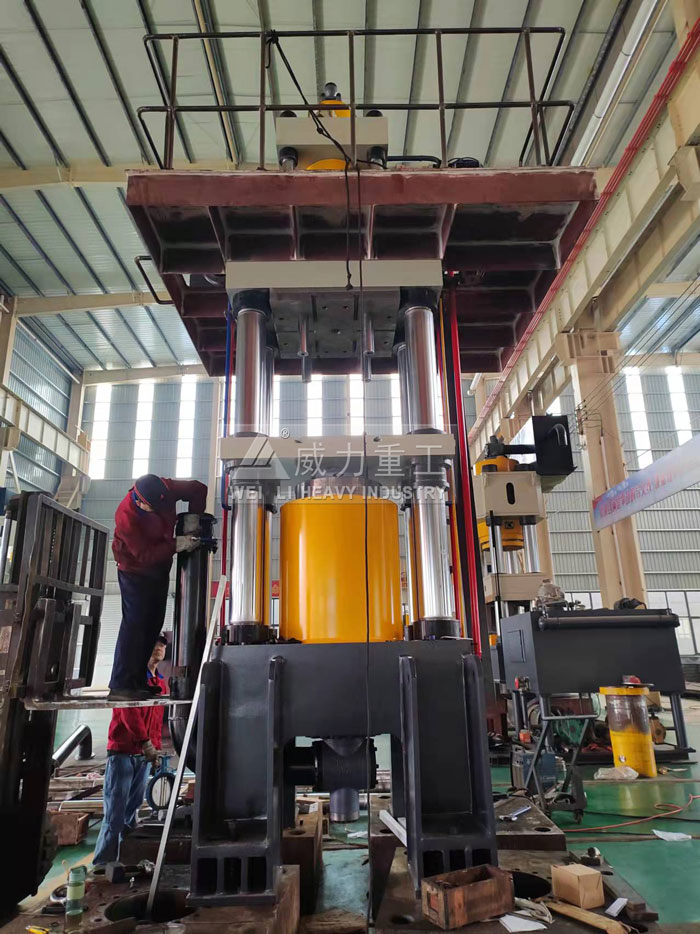

下顶式800吨四柱液压机定制
下顶式800吨四柱液压机性能特点:
1、三梁四柱液压机的动力控制系统和电控系统是独立的,采用按钮集中控制;电气控制系统使用的是国外PLC可编程控制器,并且可选配;可通过转换开关实现调整、手动及半自动三种操作方式;顶出行程和滑块也都通过转换开关进行操控;
2、可以根据客户的具体需求以及生产工艺对设备的压力、速度记忆滑块行程等进行量身定做调整,也可完美完成顶出工艺、不带顶出工艺、拉伸工艺三种方式,每种工艺还可以分为定压和定程两种选择;
3、下顶式800吨四柱液压机机身为简单经济的四柱式结构,有限元件结构分析和优化设计,可以保证在大台面的情况下均匀受力,滑块导向为立柱圆柱面导向,开导套便于维护;
4、液压控制系统为二通插阀集成系统,主油泵使用YCY14-1B恒功率轴向柱塞泵,用CB-B齿轮泵作为冷却过滤设备;滑块主油缸用的是活塞式油缸,原装进口的U型密封圈对油缸进行密封。
下顶式800吨四柱液压机设备结构说明:
1、机身
液压机_下顶式800吨四柱液压机机身由上横梁,活动横梁及下横梁用四根立柱连接起来,通过螺母固紧而组成一个封闭的钢性框架承受液压机工作时的作用力,动梁和主缸活塞杆法兰连接,以立柱为导向上下移动。上横梁,活动横梁、下横梁及液压垫为整体焊接件。
动梁的滑动部位设有加油孔,定时加油,以便润滑运动部位。
2、行程限位装置
行程限位装置由导向板和行程开关组成。分别分为上限位开关,下限电开关,快转慢开关,共3个为一组。调节不同的开关位置,即可改变活动横梁在上、下端的停止位置。调好后,应将锁紧螺母锁紧。在液压机_下顶式800吨四柱液压机定压成型中,下开关只能做下端极限位置的控制(起保护作用),不能作压制行程的控制;在液压机_下顶式800吨四柱液压机定程成型中,行程开关起到超压保护作用。下缸有下缸上限位开关,下缸下限位开关组成。保证下缸到达设定位置停止。
3、油缸
液压机_下顶式800吨四柱液压机油缸缸体,锻打内孔磨加工成型。活塞杆材质45#锻件。
4、液压系统
液压系统由液压传动和控制系统。主要由油箱、油泵、插装阀、冷却、过滤等组成。通过电气系统控制电磁换向阀实现液压机_下顶式800吨四柱液压机的各种动作。
(1)油箱
油箱为钢板焊接件。表面及内部经过严格除渣,酸洗处理。油箱起边高出盖板,防治油液露出。
(2)插装阀
采用BCV系列插装阀总成,结构简单紧凑,响应快内泄小,流量大,抗污染,维护方便使用寿命长。
(3)压力表
本机使用抗震油压表,显示精度高,不易损坏。电接点压力表时刻检测主缸上腔压力,到达设定压力停止压制,实现定压返程。
(4)压力安全
插装阀自身带有压力调整系统,压力超过设定值溢流回油。使系统始终保持在设定压力以内,达到超压保护。
5、油缸液压站部分;
(1)液压控制系统地面放置于液压机_下顶式800吨四柱液压机机身右侧
(2)液压站油泵入口装吸油过滤器、油箱注油口装空气滤清器。
(3)液压控制系统液压元件集中布置。
(4)油路管路采用专用液压软胶管隔震。
(5)动力装置(油泵电机组)提供液压机_下顶式800吨四柱液压机工作的主压力和工作速度。
(6)方向阀及压力阀等:著名品牌。
(7)主油缸及推进缸采用活塞式油缸。
6. 液压电气系统部分
(1)液压机_下顶式800吨四柱液压机有独立的控制柜,电器柜上装触摸屏,用来对各种参数的设定。
(2)液压机_下顶式800吨四柱液压机设有集中操作控制台,控制台面板上布有工作状态指示灯、显示仪表和必要的操作按钮及选择开关。
设急停、半自动、手动、双手按钮五个按钮以方便操作。其中半自动、手动采用钥匙控制选择方式。
(3)液压机_下顶式800吨四柱液压机电气控制采用PLC控制系统。
(4)电气系统稳定工作条件:电源:220V/380V±10%;环境温度:-5℃ —45℃,相对湿度:50—90%,控制电源220V。
(5)电气元件:PLC或同等档次及以上品牌;其他电器件著名品牌
![800吨四柱液压机下顶缸结构](/uploads/allimg/220329/1-22032911293A09.jpg)

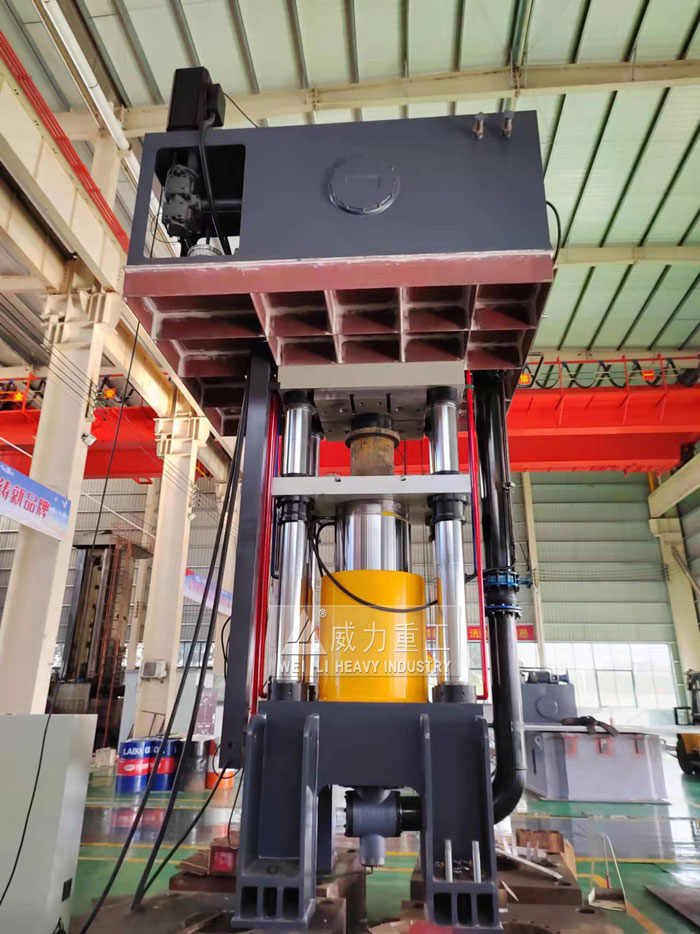

800吨四柱液压机下顶缸结构
![四柱液压机生产厂家山东威力重工](/uploads/allimg/220329/1-220329112943H5.jpg)

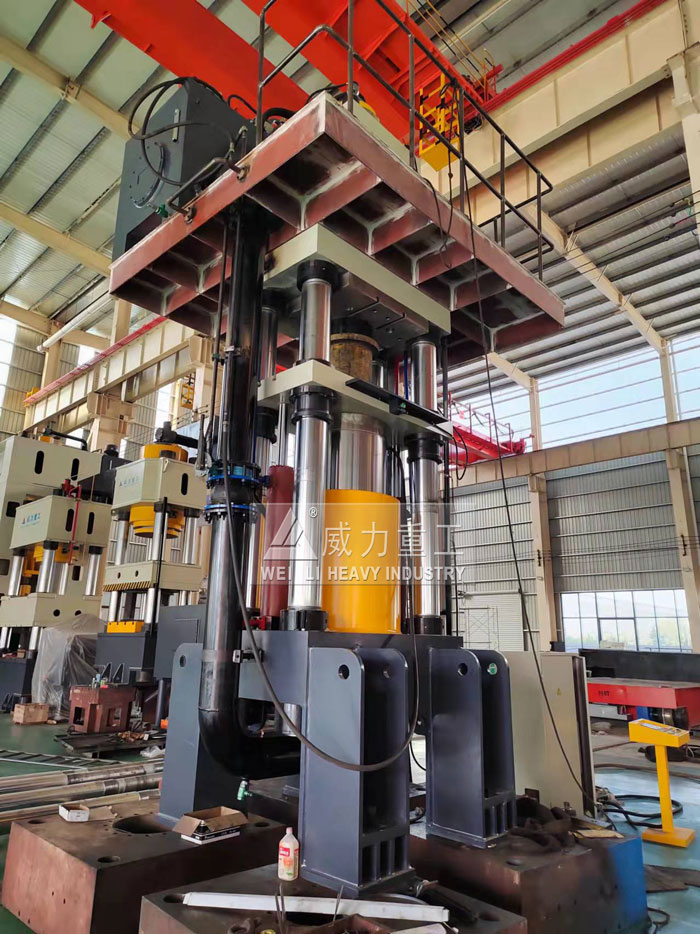

四柱液压机生产厂家山东威力重工
四柱液压机客户选购须知:
1、用户要弄清楚设备加工的工件是什么,对液压机是不是有特殊要求?同时留有一定余量,是扩大企业规模后需求;
2、在购买四柱液压机时,设备公称压力必须大于实际工作原理,对工作行程较大的工序,不仅要满足压力要求,还要满足其工作负荷曲线;
3、询问技术人员下顶式800吨四柱液压机的成型次数是否能够达到要求,这影响到设备的工作效率;
4、对设的工作台面和行程要了解,不同功能的设备,采用的模具不同,还要考虑更换模具的空间。
四柱液压机适用领域:
1、用于金属薄板件的冲压拉深成形工艺,用在汽车、家电行业中金属覆盖件的成形加工;也用于金属机械零件的成型,主要包括模压成型、金属型材的挤压、冷热模锻、自由锻造等加工工艺;
2、用于粉末制品行业, 如磁性材料、粉末冶金等;例如非金属材料的压制成型,如SMC成型、汽车内饰件的热压、橡胶制品等;
3、四柱液压机用于木制品的热压成型, 比如植物纤维板材、型材的热压加工;以及用于其他压装、校正、塑封、压印等工艺,汽车管材,板材的内高压成型。
