锚杆托盘专用液压机

产品分类：滕州液压机厂家专机

产品简介：可能会想要选购一台质优价廉的煤矿锚杆托盘专用液压机，这时候您可以完全放心，我们的采购客服会及时和您沟通，

订购热线：18306370978

产品详情

锚杆托盘液压机加工视频

锚杆托盘是在矿山设备中，常会用到的，它具有很强的稳定性及安全性，锚杆托盘支护是利用深入围岩内部的锚杆杆体对围岩进行加固，提高被锚固围岩自身的稳定性来达到支护的目的。根据围岩性质和结构不同，锚杆托盘可起到悬吊、组合梁、挤压加固拱等作用。锚杆支护的主要优点是工艺较简单、安装速度快、效率高、便于机械化作业、劳动强度低，可节约支护材料，降低支护成本。

根据模具的不同，主要有平板形托盘、铸铁托盘、蝶形托盘以及M形托盘等。锚杆托盘是缝管锚杆的一个部件之一,其材料采用Q235的钢板冲压而成,具有强度大的特点,是矿用锚杆的配套产品。目前，矿用锚杆托盘形状有圆形、有方形、有菱形还有锚索托盘，而每种类型下又有多种规格，制作一个好的锚杆托盘需求的步骤：焊环、轧头制作杆体，绕环切开制作挡环，剪板、冲型、冲孔制作托盘。因而在出产制作进程中离不开——三梁四柱式液压机。鉴于此状，山东威力重工机床有限公司推荐压制锚杆托盘液压机吨位有：400吨四柱液压机、500吨四柱液压机、630吨四柱液压机、1000吨四柱液压机。

扩展阅读：煤矿企业采购锚杆托盘专用液压机

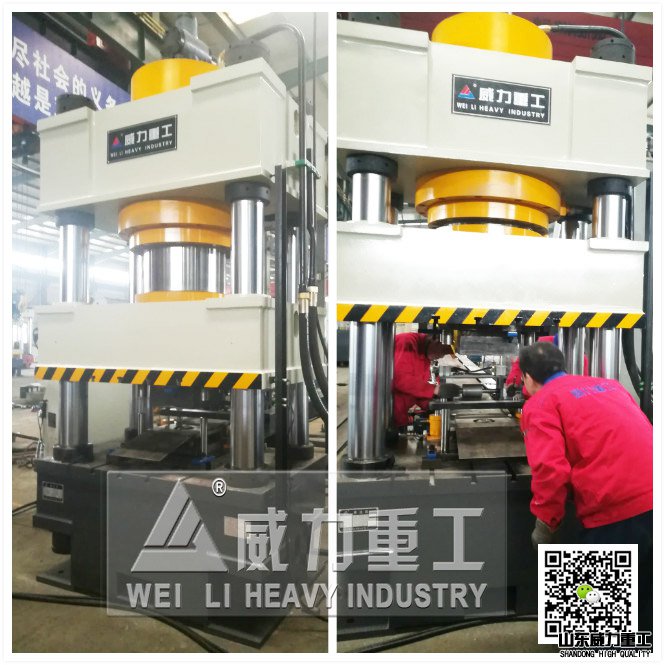

锚杆托盘专用630吨液压机车间试机

630吨锚杆托盘转用液压机技术参数：

型号：YW32-630T

系统压力：31.5Mpa
工作台有效面积:1000x1000mm
工作压力：25Mpa
液压缸最大行程：500mm
开口高度：750mm

锚杆托盘液压机结构特点：

1、本系列机器为标准三梁四柱式机型，配备主缸、顶缸。

2、具备独立的电控和液压系统，采用按钮集中控制，能实现点动和半自动操作。

3、工作压力、工作行程可在一定范围内根据需要进行调整。

4、主机三梁采用铸件，其余采用焊接件，均经回火处理。

5、油缸体及活塞杆均为高强度锻件，确保性能。缸体内壁经滚压处理，活塞杆及立柱调质、淬火、镀铬。

6、液压系统采用二通插装阀，动作可靠，简单紧凑，泄漏少。

7、液压系统配备多级过滤装置，确保系统无故障运行。

8、液压管道均以高压软管，充分消除震动和冲击，降低泄漏的可能。

9、电控系统定程、定压功能齐全，顶出、拉伸及不带顶缸三种底部成型工艺可供选择。

10、电控系统的关键电器元件均为欧姆龙、西门子、施耐德，确保长期可靠使用。

11、双手启动、紧急停止、紧急回程、短路漏电保护、自动程序互锁的安全保护电路。

可选附件或功能：

◆ 移动工作台

◆ 冲裁缓冲装置

◆ 光电保护装置

◆ 换模用浮动导轨和滚动托架

◆ 模具快速夹紧机构

◆ 行程、压力、速度显示、数控装置

◆ 触摸式工业显示屏

◆ 液压系统加热、冷却装置

◆ 打料装置

◆ 换模小车

◆ 滑块安全栓

◆ 模具加热及温控装置

◆ PLC可编程控制器

◆ 压边圈及驱动系统

锚杆托盘采用材质为Q235的钢板冲压而成，具有强度大的特点，锚杆托盘是矿用锚杆的配套产品。锚杆托盘液压机冲压托盘主要规格有：120*120*8，120*120*10，150*150*10，150*150*8，140*140*10，140*140*8，120*120*6等常见型号。

山东威力重工生产的煤矿锚杆托盘专用液压机的涉及的相关产品介绍：

★ 大量生产锚杆液压机矿用锚杆托盘成型液压机锚杆拉伸液压机

★ 快速成型液压机矿用锚杆托盘压装三梁四柱液压机可定做

★ 四柱液压机矿用锚杆托盘成型液压机配合模具一次成型

★ 全新矿用锚杆托盘成型液压机锚杆托盘四柱液压压力机

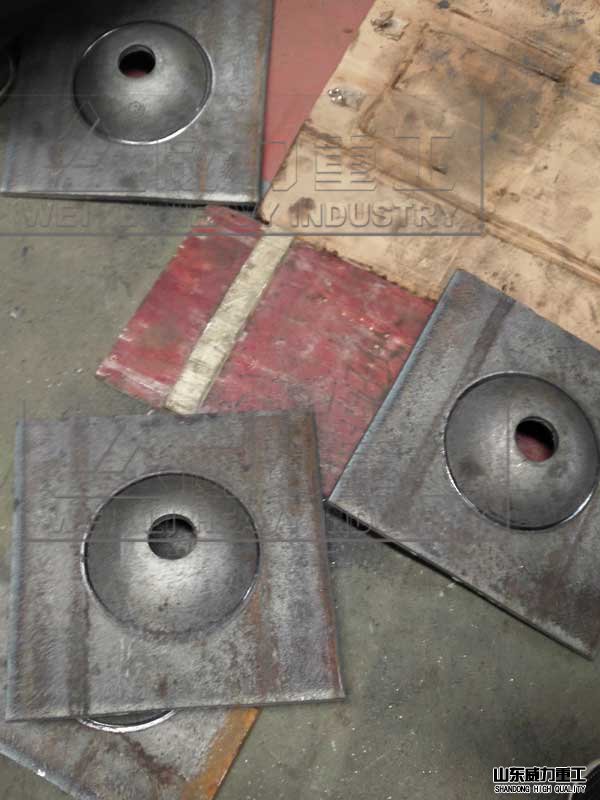

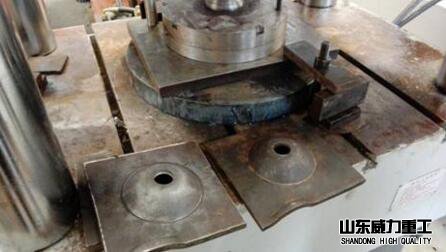

锚杆托盘专用液压机成品

锚杆托盘液压机优势特点：

1、刚性好、精度高；结构紧凑、性价比高经济适用。

2、液压控制采用插装阀集成系统，冲击小、动作可靠，使用寿命长，泄露点少。

3、新型油缸密封元件，可靠性强，寿命长。

4、设计拉伸、压边滑块可连成一体，实现单动工艺动作。

5、导轨自动润滑装置。

6、机电一体化安全装置。如：油缸下腔支撑回路、油缸上下腔互锁回路等，安全性优越。

7、电气系统采用PLC控制。

8、可实现定压、定程两种成型工艺，具备保压延时功能，延时时间可调。

9、工作压力、行程可在规定范围内按工艺要求调节，操作简便。

锚杆托盘专用400吨液压机现场

山东威力重工矿用锚杆托盘自动化生产线专业研发，经验丰富，一套全自动化生产线，包括：模具、自动送料机、剪板机、摇臂钻床、液压机（或液压冲床）等设备。山东威力重工此款锚杆托盘专用液压机生产线申请了自动化生产设备专利，获得了国家技术认证。曾合作过的煤矿企业有：:陕西榆林煤矿、古城煤矿、汶上煤矿、内蒙煤矿等。

用山东威力重工机床锚杆托盘冲压成型液压机加工工艺说明：

1、按矿井不同巷道支护需求，运用剪板机将钢板剪切成所需标准的钢板。

2、凸型的上钢模固定在液压机的活塞柱上，凹型的下钢模固定在液压机的底板上，上下模要求同心度差错不能超过0.1MM，锚杆托盘凸形部位的倾角为30度，选用四柱液压机进行限制成型。

3、依据不同直径的锚杆杆体需求的标准进行钻孔，钻孔方位在锚杆托盘平面的中心方位进行，不得偏斜，钻孔可选用钻床和冲床两种方法。

4、冲压成型锚杆托盘经由自动送料带传送出去，整个进程操作简略便利，一次剪切成型，提高了出产功率，减少了人力资源，为企业带来更大的经济效益，是目前锚杆托盘出产制作的得力设备。

山东威力重工热卖机型锚杆托盘拉伸油压机供应多家煤矿企业，配合模具一次冲压剪切成型，一分钟可以出5-8块，加工效率高。锚杆托盘是跟锚杆配套的产品，锚盘是矿井支护材料的一种，有很强的稳定性和支持性，用于配合锚杆（置于岩体中并与岩体紧密接触的杆件）的支护，形状根据所需模具压制而成。锚杆托盘专用液压机采用三梁四柱结构，其吨位可根据产品工艺要求配置。

锚杆托盘模具是本公司研发的成熟产品，能够把剪切，冲孔，拉伸结合一次成型。锚杆托盘模具包括底座,底座上固定设置有铳头支架,铳头呈竖直状态安装在铳头支架的中轴线位置上,下模通过带有弹簧的螺栓设置在铳头支架上,固定设置在上模支架上的上模位于下模的上方,上模支架通过四周带有回位弹簧的螺栓支撑在底座上。

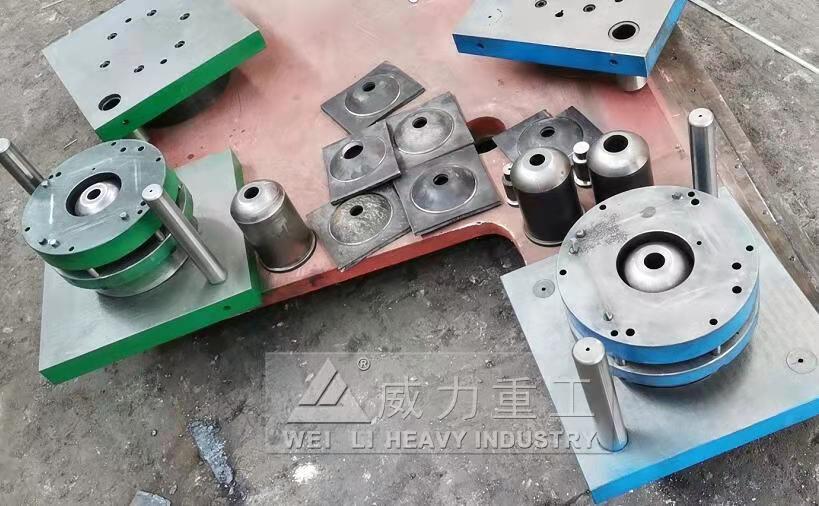

锚杆托盘专利模具展示
