800吨液压机带液压垫拉伸机型

产品分类：四柱液压机

产品简介：800吨液压机带液压垫拉伸机型在原有类似下挂小三梁四柱基础上作了优化改进：液压机工作台腔内设液压垫及液压垫油缸，凳式液压垫呈矩形阵列分布，行与列之间的间隔给移动工作台提供了升

订购热线：18306370978

✍机械强度指材料受外力作用时，其单位面积上所能承受的最大负荷，一般用抗弯（抗折）强度、抗拉（抗张）强度、抗压强度、抗冲击强度等来表示。山东威力重工机床有限公司生产的液压垫拉伸机在原有类似下挂小三梁四柱基础上作了优化改进：液压机工作台腔内设液压垫及液压垫油缸，液压垫下端面与液压垫油缸的活塞杆相连接，液压垫上端面上安装多个凳式压垫，各凳式压垫呈矩形阵列分布，各凳式压垫的顶面为方形钢板，方形钢板的下端面四周通过竖板连接在液压垫的上端面上。该液压垫装置的凳式压垫呈矩形阵列分布。这种行与列之间的间隔能够给移动工作台提供了升降空间，适合大型液压机带移动工作台；采用凳式压垫不需要选用厚而大的钢，避免整体结构带来的笨重，同时避免大型件出现次品可能，增加机器性能机器强度。

✦800吨液压机带液压垫拉伸机，型号YW27-800T，适合铝、铜制品和薄铁制品行业薄板拉深和不锈钢、薄板压制成形，同时适用于压装、校正、拉伸、弯曲、成型、落料、翻边等多种冲压工艺，被广泛应用在粉末冶金、汽车零部件、家用电器、厨房用具等压制成型。常用的拉伸机系列有：不锈钢水箱拉伸机、不锈钢水槽拉伸机、不锈钢脸盆拉伸机、铁板拉伸机、封头拉伸机、铝合金拉伸机、镀锌板拉伸机、汽车配件拉伸机、不锈钢洗碗槽拉伸机、垃圾桶拉伸机、液压垫拉伸机、多杆顶出拉伸机等等，山东威力重工根据客户需求量身定做。

800吨液压垫液压机

♂适用于各种金属薄板的拉伸、冲裁落料、翻边等所有场合工艺，特别适用以下领域：

▸1、汽车零部件：车身覆盖件、制动片、油箱、底盘、桥壳、保险杠；

▸2、家用电器：洗衣机零件、电饭锅零件、电视机零件、冰箱零件等；

▸3、厨房用具：洗涤槽、壶具、不锈钢用具、其它各种容器；

▸4、其它：拖拉机、摩托车、航天、航空。

❀不登高山不知山之高也，不临深溪不知地之厚也！这世界很大，需要睿智的您四处去看看！山东威力重工作为专业液压机厂家，“栽下梧桐树，引得凤凰来”真诚欢迎各行各业朋友来厂考察订购所需机器！同时为了满足不用客户生产要求，对于吨位大小、台面大小、行程长短、开口高低、工作压力、运行速度等产品参数，都可以为客户定做，出具适合产品需求的方案。山东威力重工厂家直销订购热线：0632-5680515！183-0637-0978

➥800吨液压机带液压垫拉伸机型工艺性能特点：

▪1、机身为四柱式结构，受力件经优化设计，外形美观，经济适用。

▪2、充液箱容积增大，保证快速充液，减少上压时间。增大散热面积，降低油温。

▪3、主机三梁端面模量较大，提高三梁的刚度，大大延长了寿命。

▪4、主缸与活塞杆均采用锻件，提高了可靠性。

▪5、主杆采用四螺母结构，提高了预紧性能，能长期保持精度的稳定性。

▪6、活塞杆与立柱表面，采用淬火，镀硬铬，提高了耐磨性，防止表面腐蚀划伤。

▪7、采用先进的插装阀，结构紧凑，减少了管路连接，提高了系统的密封性，减少渗漏。

▪8、动力系统采用浸油立式泵组。减少噪音，吸油效果好，提高乐泵的寿命。

▪9、压力表采用耐震压力表，并安有压力表节门，便于维修。

▪10、主缸密封采用进口货优选件。

▪11、电气控制系统有继电器和PLC二种控制方案供选择，由PLC控制的电气系统、工作灵敏可靠，柔性好操作按钮集中于面板并设有活动按钮站，操作方便;具有调整，双手单次循环二种操作方式要在规定范围

▪12、滑块可实现定程、定压两种控制方式，具有保压、延时等功能;工作压力，行程大小可根据工艺需范围内可调。

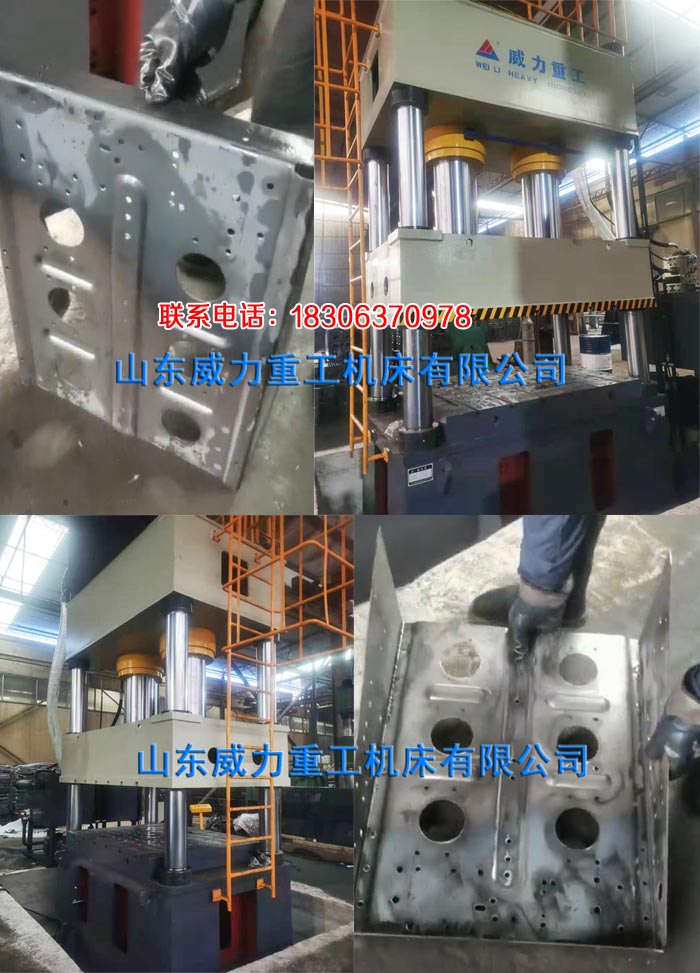

800吨液压垫液压机

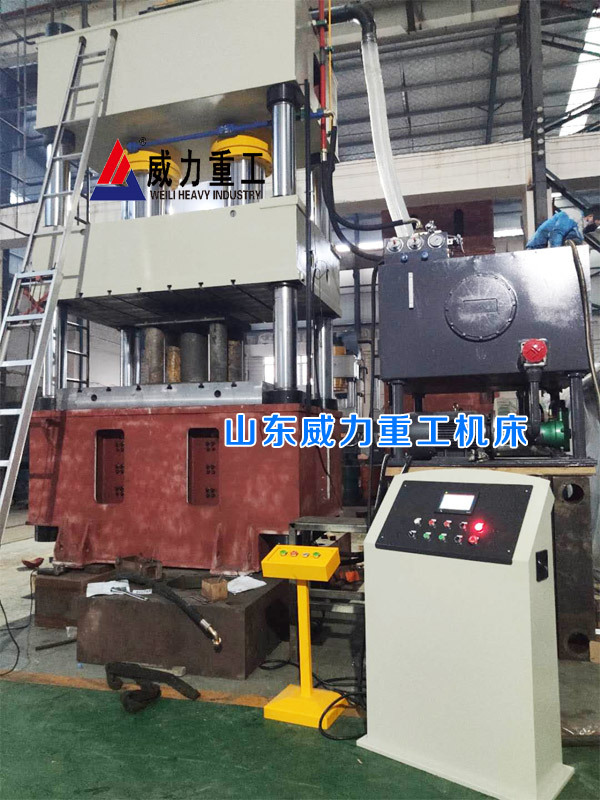

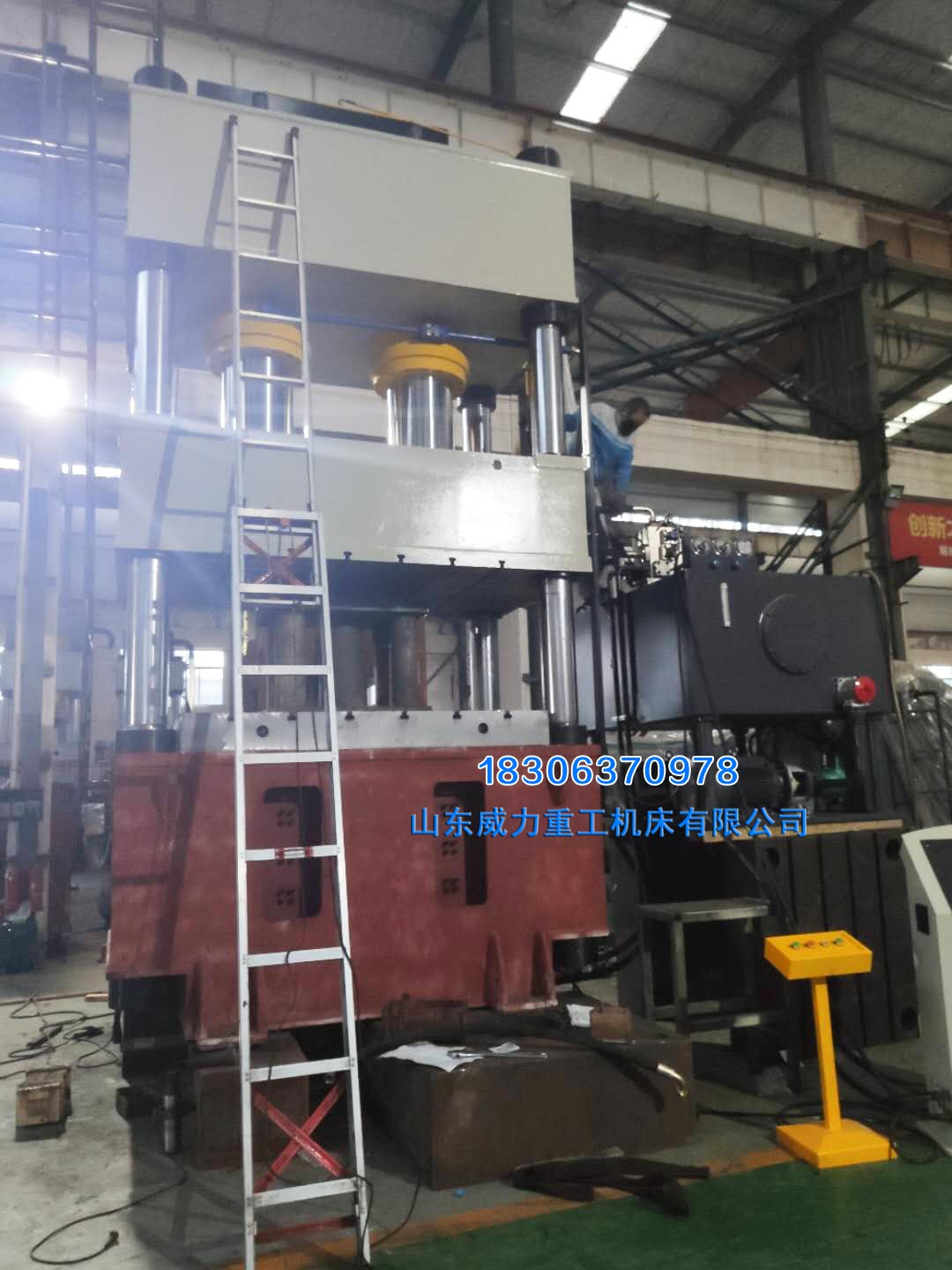

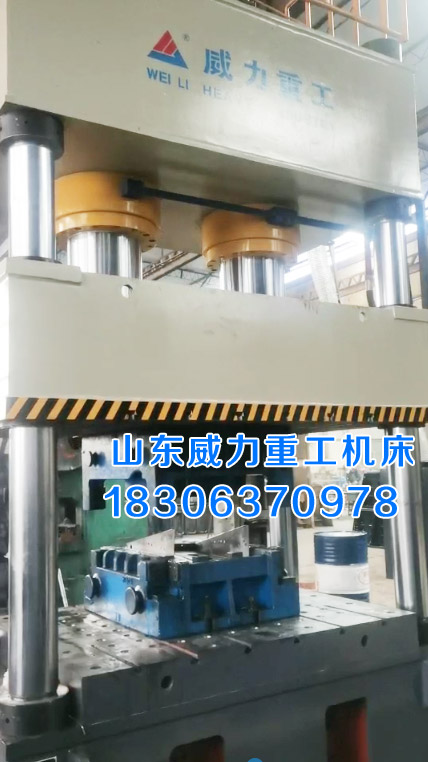

山东威力重工安装调试图（未喷漆）【品质铸就辉煌】

◑安全保护
●设置急停按钮，按下急停按钮，压机立即停止。
●导柱在上、下限位处均设有限位开关。

◑工作环境
设备工作区域温度：-20~60℃（±）
动力电源：三相四线制380V、50HZ，电压波动范围380V±10％
冷却方式：水冷装置液压系统使用介质：46号抗磨液压油

❤技术参数：【可按客户要求加工定制，如液压机的台面大小、行程长短、开口高低、工作压力、运行速度、自动上下料、自动/半自动等。量身打造优质液压机设备，满足客户生产工艺需求。订购热线：18306370978】

序号	主要技术参数		单位	YW27-800T
1	公称力		KN	8000
2	回程力		KN	800
3	液压垫力		KN	2500
4	液体最大工作压力		MPa	25
5	滑块最大开口高度		mm	1500
6	滑块最大行程		mm	900
7	液压垫最大行程		mm	300
8	工作台尺寸	左右	mm	2000
8	工作台尺寸	前后	mm	1600
9	液压垫尺寸	左右	mm	1420
9	液压垫尺寸	前后	mm	1120
10	工作台顶杆孔布置	左右	mm	150×10列
		前后	mm	150×8 排
		孔中心距	mm	150×150
		孔径	mm	Φ42
11	速度	快下	Mm/s	150-200
		工进	Mm/s	8-16
		回程	Mm/s	150-200
12	电机		Kw	30x2

➣液压垫工作原理：

在液压机的初始工位，钣金件被拉伸垫系统深拉，然后经由物料输送系统传送到压机内的其他工位。拉伸垫系统是成型过程中真正的“核心”，对生产出的零件质量具有重大影响。拉伸过程的作用是将钣金件坯成型为由上模和下模(2)确定的形状，同时钣金件厚度保持恒定。在精确控制的压边力的作用下，钣金件被压制成型，并且不会造成裂纹或皱褶。

➧拉伸垫系统设计

①拉伸零部件

②下模

③夹紧螺栓

④拉伸液压缸

⑤拉伸垫垫板

⑥液压缸安装支座

✉带液压垫四柱拉伸液压机生产过程顺序

✤预加速

　拉伸垫预加速是为了减少模具和机器的冲击力，拉伸垫系统在滑块冲压之前开始移动，因此滑块与料坯夹具之间的相对速度远低于拉伸垫系统未控制时的相对速度。由于滑块与模具实现了软接触，在保证零件质量稳定的情况下，冲压次数随之增加，同时噪音水平下降，模具使用寿命增加。

✤拉伸过程

　　在拉伸过程中，钣金件被料坯夹具紧紧夹住。滑块及相连的上模以最高每秒一米的速度移动，然后对拉伸垫系统施加高达2500吨的冲压力，并将钣金件压制到下模中。伺服插装阀控制着拉伸垫系统的拉伸力，然后确保液压缸在所需时间返回到指定的起始位置。根据工件不同（例如车顶、车门或挡泥板），压力控制器中会为特定模具设定不同的拉伸力。这些通过单独的轴控制器控制，从而确保物料以最佳方式流动。为了防止设备中出现压力冲击，回油管中还安装了一个缓冲蓄能器。

✤拉伸垫系统向上运动

　　两个液压缸中都集成了精密的位置测量系统，用于测量拉伸垫系统的位置。这样就可以在拉伸过程后将拉伸垫系统精确定位到指定位置，定位精度最高可达十分之一毫米。传感器集成在液压缸中，负责测量压力，并将测得的信息传递给控制器。此压机的最大冲压速度为每秒1.4m，支持每分钟冲压30次。所有液压控制产品和功能，如伺服插装阀、位置测量系统和安全技术，都集成在液压控制阀块中。由于设备非常紧凑，因此可以高效地利用生产区域。配管也可以铺设得尽可能短，从而降低压力损失和成本。

✤另外：上置液压垫液压机拉伸工艺流程为：初始位置→拉伸滑块与压边滑块一起快降→压边滑块单独快降→压边滑块加压→拉伸滑块下行拉伸工件→保压延时及卸压→拉伸滑块压边滑块回程→顶起旋转装置顶起工件→（工件移走后）顶起旋转装置退回。顶起旋转装置顶出起始时间可由滑块的回程中设定的位置激发，以提高工作频次。

❂800吨液压机安装和调试步骤：

　（一）液压机安装：

　　1、首先将800吨液压机安装在平整的混凝土基础上，或楼层面加强的平整钢板上，以保证机器的平稳运行。

　　2、液压机安装起吊时应注意重心位置，切勿将仪表、管路，线路外观油漆碰伤，做到安全可靠。

　　3、液压机安装时应校平工作台平面对基础平面的平行度小于0.15/1000mm.

　（二）液压机调试：

　　1、安装完毕后，调试时首先应该擦去防锈油脂，并进行彻底清污除尘。

　　2、向油箱内注入经过滤后的干净液压油，注油量应该大于显示油量的油标尺的2/3以上。

　　3、接通外线电源，接好后启动电机，观察电动机的转向应与油泵规定的运转方向一致。

　　4、将试压垫筒清理干净，放置在油压机旁边。

　　5、油压机手动试车调试。

山东威力重工液压机产品特点：

一、主机

1、主机为三梁四柱结构，包括上梁、滑块、立柱等，上梁、滑块、工作台三大件均采用45号整体铸钢件，经计算机优化，设备强度高，抗变形能力强。

2、工件经过回火或振动实效降低内应力，保证了主机精度长期不变。

3、三梁经数显镗床、龙门铣等设备加工而成。

4、立柱采用45号钢粗车，精车精磨，镀硬铬工艺，表面粗糙度达到Ra0.2-0.4以上，比同行业提高了1-2个等级，极大地提高了导向精度。

5、主机每个立柱上采用四螺母结构，上梁与工作台均提高了预紧性能，保持精度稳定性，提高了压机寿命。

6、在主机右侧行程开关处安有标尺，便于确定各个发讯位置。

二、油缸

1、油缸结构为缸体、活塞杆、活塞头、缸口导套、法兰等。

2、作为重要件的主油缸缸体用整体锻件，并且进行探伤实验，保证每个缸体零缺陷。

3、缸体内部采用粗车、精车、滚压等工艺，保证缸体内壁光洁度，为Ra0.2-0.4，比同行为提高二个等级，保证了密封效果，延长了密封寿命。

4、主缸缸口密封采用进口材料，特殊结构密封，密封效果远远好于目前市场上采用的YA圈和YX圈。

三、液压系统

1、液压系统采用二通插装阀，结构紧凑，减少泄漏点，响应时间快。

2、主泵采用恒功率高压柱塞泵，浸油立式安装，减少了噪音，吸油效果好，提高了泵的寿命。

3、主缸上面设有大容积的充液箱，保证快速充液，减少上压时间，增大散热面积，降低油温。

四、电气系统

1、电气箱箱体由专门的专业厂家制造，经喷涂完成，完全符合国家标准。

2、电气元件（没有特殊要求）均为国内优选件，质量可靠。

3、电气箱整体内部布线整齐，安装合理，所有均有标识和号码，清晰可辨，排列整齐。完全符合国家标准。

4、主控制箱与油箱一体，结构紧凑。并有可移动式操纵台。工作时必须双手按钮。提高了操作安全性。

山东威力重工优势：技术开发实力雄厚，尤其是主机、液压、电控技术人员齐全；对于锻造液压机的使用、设计、制造、维护理解透彻；液压系统、液压缸、电控系统均自制，售后服务快速及时，备件齐全；防火措施严密，锻造效率高，可实现真正的快速锻造。山东威力重工拥有大型落地镗铣床、重型车床、铣床刨床等关键设备，工艺装备进步，可设计生产10000吨以下各类四柱液压机、框架单动薄板拉伸液压机、单柱压装校直机，本公司重视产品设计及生产质量的同时，更重视产品的售后服务；出厂的每台产品均“三包”一年，终身维修。并以“诚”“信”“快”“优”为宗旨，以优惠的价格，优质的服务为用户提供优质的产品。
